一 簡單的一對一串口光纖通信方式

最簡單的光纖通信就是一對一的通信。兩頭的接口可以是RS-232、RS-485,也可以是USB、以太網等。

波士電子的RS-232/光纖轉換器、RS-485/422/光纖轉換器、USB/串口光纖轉換器、以太網/串口光纖轉換器都可以相互之間通過光纖直接連接后實現通信。只需要注意:1、單模光纖轉換器必須配單模光纖、多模光纖轉換器必須配多模光纖 2、光纖的TX(發)接對方的RX(收)、RX(收)接對方的TX(發)。

光纖的接頭式樣一般有ST頭、FC頭、SC頭。它們都是標準的,相互之間的轉換有標準的轉接頭或者轉換尾纖。有時候有采用單纖雙向的光纖通信,實際上是把兩根光纖的玻璃纖芯在沿長度方向切開、截面拋光后熔接成為一根玻璃纖芯,再與原來規格的(沒切開的)玻璃纖芯對接起來進行熔接后加外套后成為一根光纖。這種技術類似于植物的嫁接技術。這種專門的產品稱為光纖偶合器。

波士電子發明和首創了無須外接電源的RS-232/光纖轉換器、是世界上最小的光纖轉換器。由于采用光纖作為通信傳輸介質,具有高隔離電壓、防電磁干擾、抗雷擊等優點。波士光纖轉換器廣泛用于工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。

二 總線式串口光纖多機通信方式

波仕電子的OPT232EX[S>、OPT485EX[S>系列RS-232/485/光纖中繼轉換器用于:1、實現RS-232/485光纖通信的中繼,也就是延長串口光纖通信距離 2、實現總線式串行光纖多機通信,就是將多個RS-232或者RS-485接口接入同一個總線式串口光纖通信網。波仕OPT232EX[S>、OPT485EX[S>系列是世界上最小的RS-232/485/光纖中繼轉換器。

 波仕OPT232EX[S>、OPT485EX[S>光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小,使用一對多模ST光纖接頭(OPT485EX、OPT232EX)或者一對單模ST光纖接頭(OPT485EXS、OPT232EXS),中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。OPT232EX[S>的RS-232口可以配接波仕電子的RS-232/RS-485轉換器構成OPT485EX[S>。OPT232EX[S>需要外接直流5V電源(<50mA)。

OPT232EX[S>光纖中繼轉換器的光纖接收器(RX)和光纖發送器(TX)見產品標簽。注意:TX上、RX上接上位機方向、TX下、RX下接下位機方向。

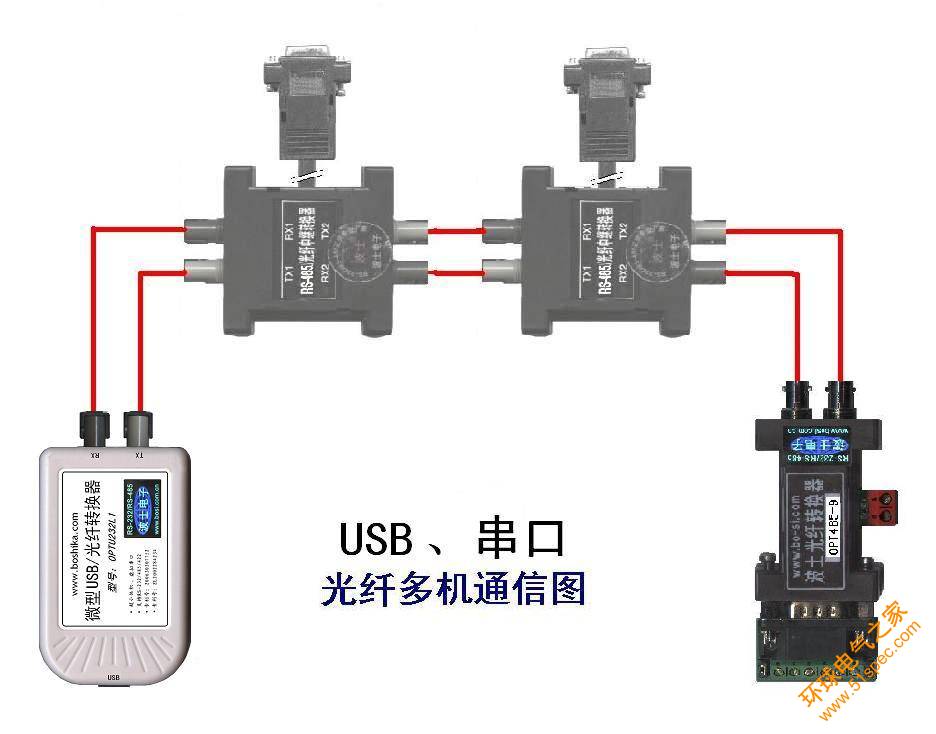

總線式光纖多機通信圖

三 星形串口光纖多機通信方式

波仕電子的OPT14HUB[S>系列1擴4路光纖集線器用于:1、實現一路光纖到四路光纖的擴展、中繼,便于實現光纖的星形網絡(區別于總線形), 2、實現一路RS-232/485/422串口到4路光纖的轉換。OPT14HUB[S>是世界上最小的4路光纖集線轉換器。

 波仕OPT14HUB[S>系列1擴4路光纖集線器的外形如圖,使用5對多模ST光纖接頭(或者5對單模ST光纖接頭) ,包括1對上位機用和4對下位機用。并且有一個DB-9針座(配有RS-232/485/422口)和一個直流電源插孔。OPT14HUB[S>需要外接電源,直流5V至30V均可(<100mA)。OPT14HUB的光纖接收器(RX、深灰色)和光纖發送器(TX、淺白色)見產品圖。使用時發送器ST頭通過光纖接對方的接收器ST頭。

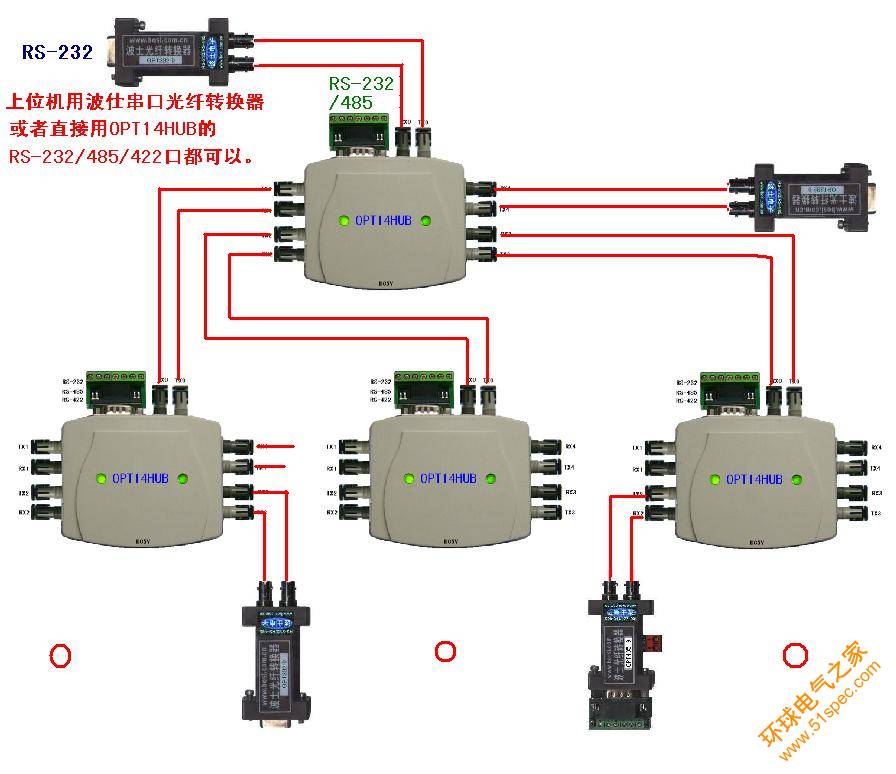

OPT14HUB星形光纖組網示意圖

四 環形串口光纖多機通信方式

波仕電子的OPT22[S>系列串口雙環冗余光端機用于:組成環狀光纖網來實現RS-232/RS-485(或者RS-422、TTL等)的多機通信,并且同時有兩路相互冗余的環狀光纖網。由于OPT22[S>同時可以接兩個光纖環網,當其中一個環網的光纖斷了時,另外一個光纖環網繼續以單環光纖網通信。這樣大大增加了串口光纖通信的可靠性。

OPT22[S>采用了波仕核心技術的大規模專用集成電路,是世界上最小的串口雙環冗余光端機。波仕獨有的零延時自動切換技術,性能大大優于存在切換時間的其它雙環自愈型光端機產品。OPT22[S>代表了當今串口光纖通信產品的頂尖水平。專利產品,謹防假冒!專利號:200830078256。

波仕OPT22[S>系列串口雙環冗余光端機的外形為DB-25/DB-25轉接盒大小(如圖),使用一對多模ST光纖接頭(OPT22)或者一對單模ST光纖接頭(OPT22S) ,上側面一個有一個接RS-232、RS-485口的DB-9針座( 帶配接線端子 ),下側面有接 5V 電源的兩個端子。緊靠電源端子是用于選擇“主機”和“從機”狀態的跳線。OPT22[S>需要外接直流5V電源(±)。雙環組網時,OPT22[S>的TX1接相鄰OPT22[S>的RX1,TX2接相鄰OPT22[S>的RX2。

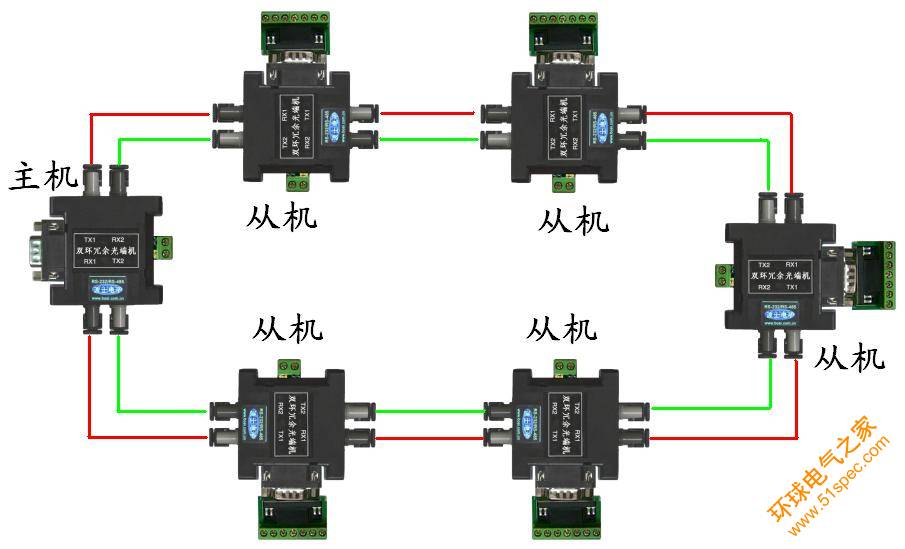

OPT22組成的雙環光纖多機通信圖
