系統需求

客戶端需要監視無人值守的無線電塔的很多單獨項目。在這個系統中,使用傳感器來檢測運動、煙霧、燃料水槽等級、門的活動性、發電機的狀態和照明系統的狀態。此外,還需要安裝一套本地的報警系統,而且應該可以被管理。然而,PLC通常被用于這種類型的I/O設備的監控,客戶希望使用一種新的節約方案,能夠通過IP網絡實現遠程管理。系統應該能夠易于遠程維護和為中心站提供實時信息。I/O控制器需要滿足下面的要求:

• 簡化本地設備控制的能力

• 不要求編程就可以實現

• I/O設備的狀態具有時間戳的數據

• 有效利用以太網的帶寬

• 軟件可以容易的管理數以千計的站點

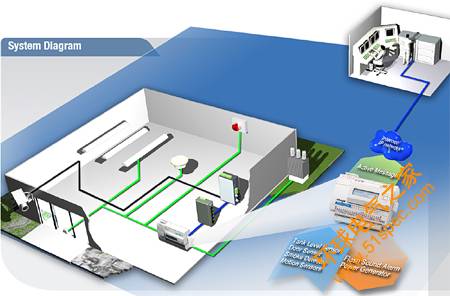

系統描述

在每個無人值守的無線電塔,ioLogik E2210是作為I/O控制器來工作的。如果,連接的傳感器檢測到運動或者門打開,ioLogik E2210將會激活報警蜂鳴器,觸發一個IP攝像頭并向控制中心發送一個具有時間戳的報警信息。如果燃料槽傳感器檢測到已經低于測定的水平后,同樣會向控制中心發送一個報警信息。

建立這樣的控制邏輯并不需要編程,這要感謝ioLogik E2210的專利的Click&Go 邏輯。這種體系允許現場工程師不用訪問每個站點就可以實現無線電塔項目的監視。工程師可以在控制中心操作,實現對任何報警信息的反映。

項目布署

ioLogik E2210

主動式以太網I/O服務器,具有12個數字輸入和8個數字輸出

EDS-205

5端口非網管以太網交換機

VPort 351

1通道視頻編碼器,支持全動態MPEG4/MJPEG

為什么選擇Moxa?

• 報警信息具有實時時間戳

• 預激活報警信息,縮減帶寬

• Click&Go邏輯用于本地設備控制,不需要編程

• 工業等級的IP攝像頭

• 堅固耐用的工業以太網交換機

結論

Moxa是一家領先的提供工業通訊解決方案的公司。該項目中用到的主動式以太網I/O解決方案是替代傳統的PLC監控無人站點的偉大的革新。主動式I/O不僅允許本地設備控制,同樣提供有效的以太網連接。此外,Moxa為整個系統提供所有需要的產品,完整的、輕度集成的解決方案。
