ot;display: block;">一、系統概述:
 煙草行業在中國是一個很大的行業,每年都可以為政府創造大量的稅收和就業機會。有許多大的煙草企業,愿意選用最好的自動化設備來提升他們產品的質量,完備的檢測項目,先進的檢測手段,便于產品的質量跟蹤和控制。卷煙制作過程大致要經過煙葉初烤、打葉復烤、煙葉發酵、卷煙配方、卷煙制絲、煙支制卷、卷煙包裝七個大項的生產工藝流程,才能作為商品流轉到消費者手中。卷煙的包裝也是其中一個重要的環節,關系到企業的品質和聲譽。
二、系統要求:
 對香煙的包裝進行檢測,包括軟包裝、硬包裝、條盒檢測,檢測主要包含商標打印、頂部小花、頂部和底部的內部包裝質量,內包裝和外包裝的相關位置檢測等,對于不合格的產品進行剔除。
三、系統原理:

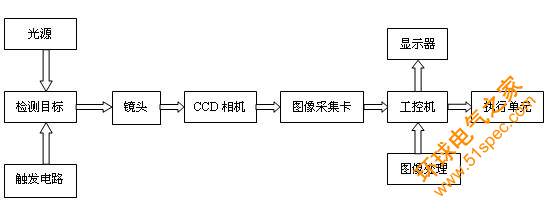

 采用兩組視頻傳感器進行圖像捕捉,香煙的包裝的前、后、左、右和頂部5個面分別進行圖像捕捉,把采集到的圖片送入計算機進行圖像對比,同時把不合格的產品進行剔除。由于生產線的速度非常快,軟包的包裝速度是“360包/分鐘”,這樣就要采用高速抓拍相機,同時對主機要求不僅具備工業現場的應用還有高速處理圖像的功能,本系統采用研祥IPC-810A整機,加入視頻捕捉卡,PCL-725I/O控制卡,725卡輸出控制信號剔除不合格產品,采用研祥的FSC-1717VN主板,板載獨立64M顯存,可以對采集的圖片進行高速的處理。原理框圖:

四、系統結構圖
系統的圖像采集單元包括圖像采集卡、I/O控制卡、光源、CCD相機,特種計算機作為圖像處理單元,以PLC控制系統控制執行單元。

研祥技術在煙草包裝檢測的應用 - 2" src="http://data.51spec.com:88/51spec/202207/13/185643301.jpg"/>

五、系統的配置:
1、主機:IPC-810A/7270ATX/6113LP4
2、主板:FSC-1717VN
3、CPU:P43.0
4、內存:512M
5、硬盤:160G
6、I/O卡:PCL-725
六、系統評價:
應用該系統減少產品周轉費用、縮短機器停工期、提升產品質量,可保證不合格品不流入市場,這樣就可以提升產品等級,用戶的滿意度和潛在的品牌價值,當然也可以降低回收的費用。
