ot;display: block;">  包鋼帶鋼廠璇流井水系統是為軋線供生產用水,整個水系統是循環運行的。為保證璇流井內水位保證基本平衡,通過5#泵(110KW)將水池內循環水再抽到外面,防止水溢出。由于原有系統采用軟啟動啟動,不能調節轉速,水位的控制依靠人為值守,來通過開閥和關閥來控制。否則在低液位會造成水泵抽真空而損傷泵體(氣蝕)；高液位則會淹沒水泵房造成停電事故。為此,我們設計變頻恒液位控制系統,液位檢測采用超聲波液位器(百特公司),通過變頻器內部PID構成液位閉環,實現液位的自動恒定控制。

1、變頻恒液位控制系統構成

系統水泵電機為110KW,四級,轉速1480r/min。設計采用EV2000-4T1100P系列通用變頻器作為水泵電機控制核心。液位檢測采用百特工控公司生產FBSON-Y-05-N系列超聲波物位檢測儀,供電電源為AC220V,一體式安裝。量程最大可達到5米,實際檢測水位最高米。系統原理圖附圖一至三。

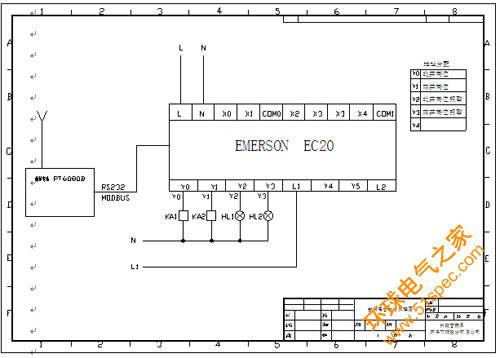

采用一臺EC20-1006BRA作簡單的繼電連鎖,除了和舊系統進行連鎖(互鎖),還有變頻器的簡單啟動和停止及報警。本系統還另外裝有一臺EC20-1006BRA,通過串口與一臺數傳電臺相通訊(MODBUS),來實現和另外一個水泵房(凈環泵房)實現連鎖。當璇流井有高液位報警時,通過PLC及數傳電臺傳送到凈環泵房,由操作人員確定水泵的啟動和停止(由于二者距離太遠,且不適合電纜敷設,所以采用無線數傳的方式)。 其中璇流井內PLC設置為主站,凈環內PLC為從站。數傳電臺采用深圳科立訊生產的PT6080無線數傳電臺是利用先進的單片機技術,無線射頻技術,數字處理技術設計的功率較大,體積較小的模塊式半雙工數傳電臺,采用SMT新工藝,選用高質量的元器件。抗干擾能力強,精致堅固,結構緊湊,安裝方便。數話兼容,數傳可優先。RS232、RS485及TTL多種接口可供選擇,適應面寬。參見下面原理圖:

艾默生變頻器及PLC在恒液位控制中的應用 - 1" src="http://data.51spec.com:88/51spec/202207/13/190420801.jpg"/>

2、變頻恒液位控制參數及工作原理:

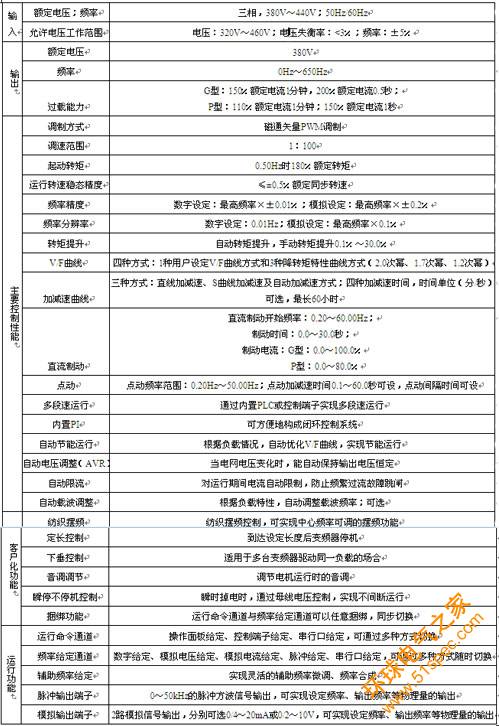

2.1 EV2000 通用技術規格:
