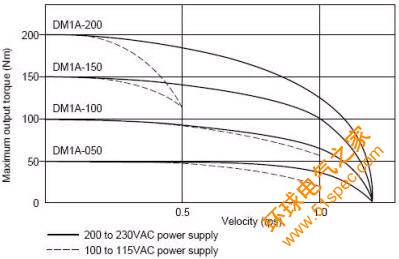

圖3DD馬達轉速-扭矩輸出特性

橫河的GIII驅動器采用了I-PD控制方式,同樣帶寬的電流環,采用I-PD控制的GIII驅動器達到10Hz帶寬的位置環,與傳統的PID控制方式相比,減小了2.5倍的速度帶寬。這個特點決定了馬達的高剛性(位置帶寬)。

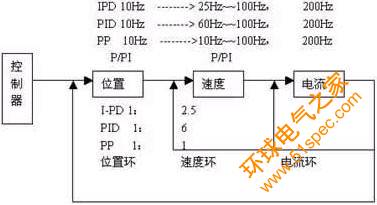

圖4橫河GIII驅動器控制控制圖

在應用上,橫河DDM產品也是處于最先進地位,涉及領域有不干膠印刷機行業、LCD生產線、DVD/CVD生產設備、IC檢測設備、半導體制造設備、電子制造設備等產業機械的多個領域。

不干膠商標印刷機采用平壓式結構設計,主要完成工藝:送紙,印刷(二次套印),壓凸,燙金,裁切或收卷,計數。印刷速度為60-180次/分鐘。一次印刷測定值<,二次套印測定值<5。(統計值)。DD馬達主要用于驅動輥的拖動,由控制原理圖5所示,1次印刷時單軸控制器。

圖5橫河DD馬達在不干膠印刷機的應用

SPC007控制DD馬達的行走長度和速度,印版上下印色；二次套印時,色標傳感器掃描Mark點,通知SPC007以追Mark模式控制DD運動,印版上下套色。行走距離和速度的設定可由上位指撥開關或人機界面來完成。比較舊型機種,節省了人力,尤其針對套色問題,完全是由控制器來完成。避免了機械誤差所造成經常作機械調整的工作,大大提高了工作效率。并且維護簡單,設備安全性好。
