產品介紹

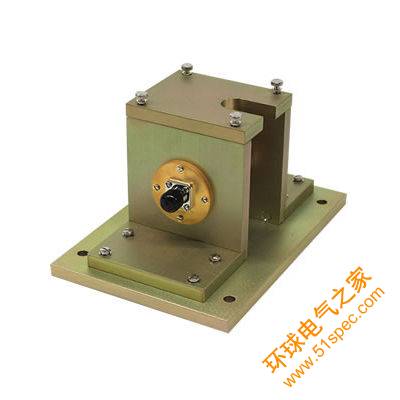

說明大多數批量電流注入測試程序需要使用電流探頭校準夾具。特點20 Hz至500 MHzBCI測試堅固的結構三年保修產品詳情注射探頭校準夾具是大多數大電流注射測試程序規范所要求的測試設備的一部分。校準夾具允許用戶在執行符合性測試之前，快速、方便地校準注射探頭。它超過了DO-160，第20節VSWR夾具對獨立注射探針校準夾具的要求。測試夾具由一段電氣短的槽式輸電線路組成。短段允許測量線路中心導體的電流，而電流探頭被夾在中心導體周圍。該夾具的輸出端被端接在一個50歐姆的接收器、頻譜分析儀或射頻電壓表上。通過測量該射頻電壓表產生的電壓，可以計算出中心導體中流動的電流。槽體足夠大，允許電流探頭夾在中心導體周圍，槽體的外導體延伸到電流探頭的外屏蔽層周圍。由于電纜和電纜環線中的可變電路阻抗或諧振，校準夾具用于建立注入探頭所需的正向功率，以便在被測系統中形成指定的電流。

---

此為機器翻譯文本。  (查看英文原文)

PDF產品目錄

BCP-611

2頁

BCP-614

2頁

BCP-615

2頁
