產品規格型號

• 所用技術

• 熱質量

• 液體類型

• 用于氣體

• 其他特性

• 數碼, 模擬, 精準, 緊湊型, 不銹鋼, 用于OEM, 用于低流量, 工業, 經濟型

• 流量

• 最少: 0 l/min (0 us gal/min)

  最多: 100 l/min (26 us gal/min)

• 壓力

• 1,015 psi (1,015 psi)

  最少: 15 psi

  最多: 1,000 psi

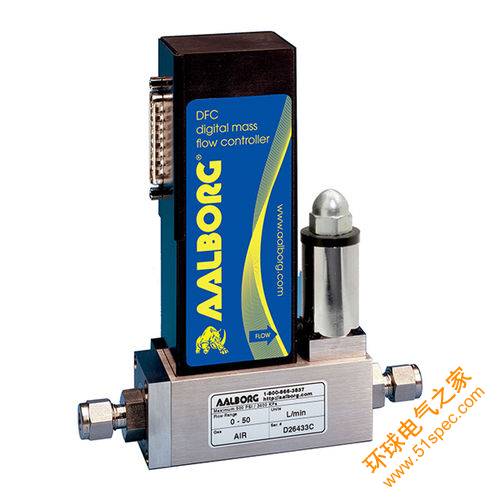

產品介紹

被測氣體分成兩個層流區，一個通過主流量管道，另一個通過毛細管。獨特的設計確保兩個管路里的流體都是層流狀態，因此兩個管路的流量比是恒定的。工作時，毛細管上兩個精確的溫度感應繞組被加熱，當有流量時，被加熱的氣體從上游到下游流動，在兩個感應繞組之間產生了溫差，溫差與電阻的變化成比例關系。用惠斯頓電橋來測量溫度感應繞組的溫度變化差值。惠斯頓電橋的輸出通過ADC(模數轉換)轉換成12位的數字信號。微處理器和非易失性存儲器存儲了所有的標定數據，直接控制操作比例電磁閥。這個數字閉環控制系統不斷的比較當前的流量值與設定值，如果與設定值偏離，通過調整閥門進行修正，PID算法運算實現高精確度的控制。根據被測氣體的流量大小輸出0…5VDC或者4…20mA信號。
