產品規格型號

• 種類

• 針形

• 驅動類型

• 電動

• 功能

• 計量

• 介質

• 用于氣體

• 閥體

• 不銹鋼, 鋁制

• 應用

• 電機, 精準, 高精度

• 通道數量

• 2通式

• 其他特性

• 電磁, 帶步進馬達

• 壓力

• 最多: 34.5 bar

  最少: 0 bar (0 psi)

• 流量

• 28 l/min (7 us gal/min)

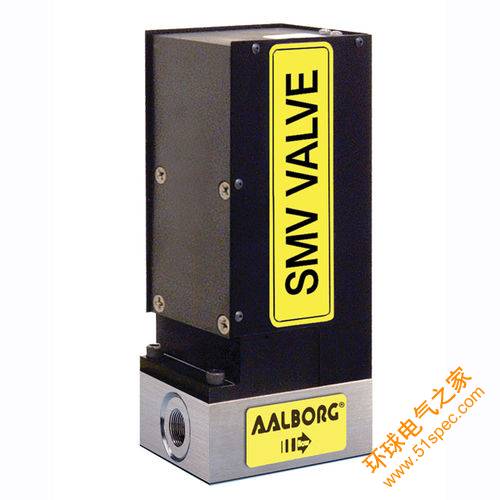

產品介紹

內置一列兩通電子調節針閥，通過高精度線性步進電機驅動閥桿。步進電機驅動閥桿的分辨率是0.0005"每步。低差壓法可以連續操作。當閥門斷電后，將保持在當時的閥位。步進電動閥具有優良的操作性能。如在操作中無過熱問題，極高的分辨率，低壓損和高工作壓力。可通過TTL電平和模擬信號控制（0…5VDC）設計特點高精度兩通調節閥，適用于氣體和液體。鋁和316不銹鋼材質可選極高的控制分辨率(0.0005"每步分辨率)連續操作不過熱，消除了電磁閥設計過程中的線圈過熱問題操作當方向信號設定為低電平時，閥桿向下旋轉（關），當方向信號設定為高電平時，閥桿向上旋轉（開）。連接在4針上的控制信號決定控制閥門的開關動作的速度。控制信號必須在0…5VDC之間，否則切換到預設的控制電壓信號（2.75VDC）。該閥門能執行關斷和吹掃控制信號（NPN）。連接D型接頭的3針和2針，頂端綠色指示燈亮，閥門關閉。連接D型接頭的7針和2針，頂端紅色指示燈亮，閥門處于全開狀態。閥門在正常操作時，由于斷電后閥門會停止在某一位置，重新上電時，在開始的10秒鐘內閥門將自動關閉，然后響應控制信號的操作。操作電源和控制信號都是由D 型接頭連接。特性鋁結構：合金鋁外殼及閥體，Viton O型圈，PFA插頭不銹鋼結構：316不銹鋼閥體，PTFE內襯的鋁外殼。Viton O型圈，PFA插頭最大流量：1000sl/min(空氣），28l/min(水）連接：3/8",1/2"卡套接頭和3/4"FNPT電氣連接：9針D型接頭，位于閥的側面輸入電源：+12VDC @800mA方向控制信號：TTL邏輯電平（10K輸入阻抗）高電平>10VDC低電平moy速度控制信號：模擬0-5VDC（100K輸入阻抗），TTL開/關控制，TTL低電平（連接7針和3針10K輸入阻抗）響應時間：100ms差壓：700-1000mbar最大操作壓力：35bar最大差壓：2.7bar
