產品規格型號

• 操控類型

• CNC數控

• 軸數量

• 4軸

• 主軸頭

• A2-8

• 工具數量

• 12工具

• 傳動系統

• 帶式加力

• 其他特性

• 切割, 研磨, 機軸式, 高精度, 緊湊型, 高剛性

• 直徑

• 650 mm (25.59 in)

• 旋轉速度

• 4,000 rpm (25,132.741 rad.min-1)

• 零件直徑

• 370 mm (15 in)

• 零件長度

• 1,245 mm (49 in)

• 行程X

• 230 mm (9 in)

• Z軸

• 1,360 mm (54 in)

• 快進X

• 30,000 mm/min (20 in/s)

• 快進Z

• 33,000 mm/min (22 in/s)

• 整體長度

• 3,790 mm (149 in)

• 整體寬度

• 2,350 mm (93 in)

• 總高度

• 1,940 mm (76 in)

• 重量

• 6,500 kg (14,330 lb)

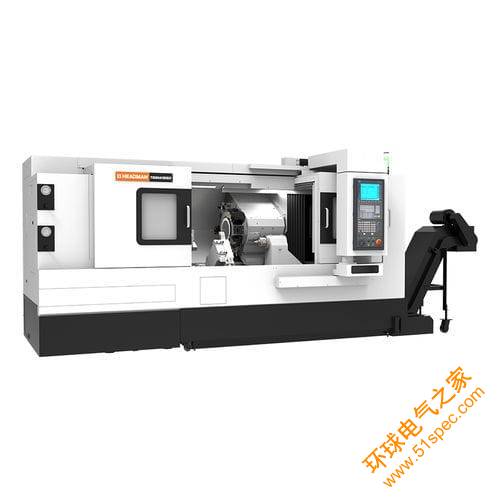

產品介紹

海德曼特殊電主軸結構設計。可承受較大的軸向負荷，實現重切削及以車代磨。 ? 低轉速大扭矩，保證機床在插補銑削狀態時的主軸動力高輸出。 ? 電主軸電機直驅，零傳動，振動小，噪音小，動能損失少。 ? 精度高，剛性高，穩定性高，效率高。 ? 平衡性好，耗能低，發熱小。 高精度高剛性伺服液壓動力刀塔 ? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。 ? 刀塔內部全密封，轉位無抬升。 ? 換刀速度快，定位精度高。 ? 可承受7Mpa高壓水力。 數控系統 卓越性能 采用SIEMENS 828D系統，擁有80位浮點數納米計算精度、ISO語言編譯器且兼容各種編程語言、短信功能、數控仿真及動畫支持等特色。 智能化編程 通過智能化編程使得操作者無需掌握復雜的G代碼（EIA/ISO)，機床操作非常簡單。在PC機環境下的實時模擬操作和編程可以方便的實現工藝與編程集成，為建立制造執行系統提供了方便。 堅固耐用 SIEMENS 828D數控系統采用壓鑄鎂操作面板前蓋、基于面板且接口很少的CNC設計以及高防護等級，可在惡劣環境中可靠運行。無風扇、無硬盤的設計以及無需緩沖的NVRAM存儲器技術，使SIEMENS 828D成為免維護的數控系統。
