有關18650鋰電池的充電電路，分享兩款簡單易制的18650鋰電池充電電路，一款是TP4056鋰電池充電電路，另一款是TP4057構成的鋰電池充電電路，有需要的朋友參考下。

18650鋰電池充電電路

手機充電器輸出電壓多為5V，而18650鋰電池充電的終止電壓為4.2V，不能直接用手機充電器來給18650鋰電池充電。

以下是兩款簡單易制的18650鋰電池充電電路，供大家學習參考。

1、TP4056構成的1A鋰電池充電電路

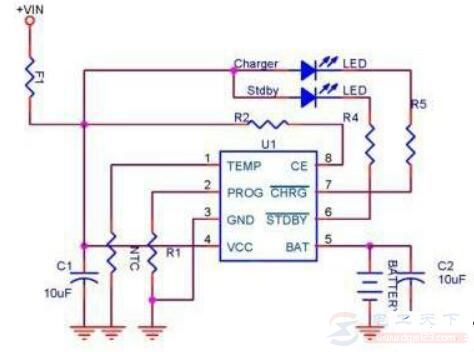

圖1：TP4056鋰電池充電電路

TP4056是一款線性大電流鋰電池充電IC，其⑤腳為鋰電池充電端，內部設有防倒流電路，所以不需要外接防倒流二極管，可以直接接鋰電池；

②腳所接的電阻決定著充電電流的大小，該電阻取值1.2KΩ時，充電電流為1A；

⑥腳和⑦腳分別為充滿指示端和充電指示端。

在充電狀態時，⑦腳接的LED指示燈點亮，充滿電后，⑥腳接的LED指示燈點亮。R4和R5為限流電阻，一般選用1KΩ電阻就可以。

圖2：成品TP4056充電模塊

2、TP4057構成的鋰電池充電電路

圖3：TP4057鋰電池充電電路

TP4057是一款常用的鋰電池充電IC，它采用SOT23-6封裝，工作電壓范圍為4～9V（典型值為5V），待機工作電流僅40μA。

TP4057的③腳為充電輸出端，充電電流可由⑥腳接的電阻來設定，該電阻取值為1.6KΩ時，充電電流為500mA。

該IC的①、⑤腳所接的LED分別為充電指示燈和充滿指示燈。

以上就是兩款簡單易制的18650鋰電池充電電路的相關知識，希望對大家有所幫助。
