當充電寶的主板壞掉時，如果需要單獨使用內部的鋰電池，添加一個4.2V的鋰電池充電板，就可以使用5V手機充電器給鋰電池充電，以下是這種鋰電池充電板的電路工作原理及使用方法，供大家參考。

鋰電池充電板電路的原理

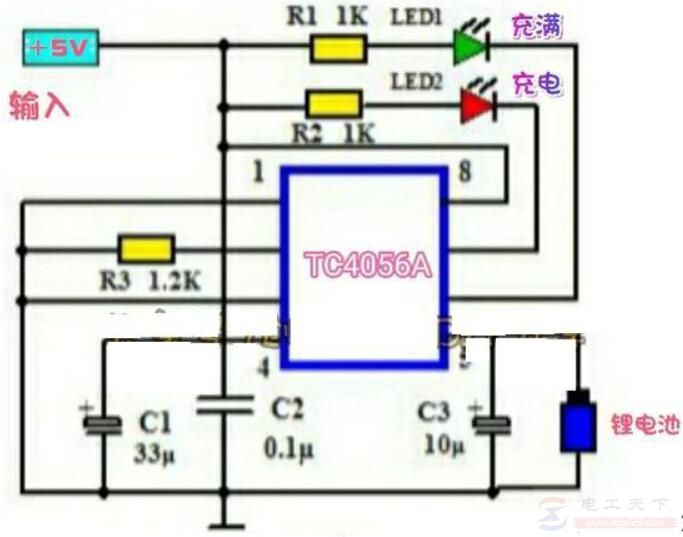

圖：1A鋰電池充電板的電路原理圖

普通鋰電池充電板大多采用TC4056或TC4057這類鋰電池充電IC設計，這里選用充電電流為1A的TC4056充電板（TC4057構成的充電板的充電電流為0.5A），其電路原理如上圖。

該充電IC是一款大電流的線性鋰電池充電IC，工作電壓典型值為5V（可以使用5V手機充電器作為充電電源），輸出的充電終止電壓為4.2V，最大充電電流為1A，且可以通過外置電阻來設定充電電流的大小。

上圖中，TC4056的②腳所接的電阻R3決定著鋰電池充電電流的大小，若R3取值1.2KΩ，充電電流可達1A。

對于容量較小的鋰電池，可以通過增大R3的阻值的方式來降低充電電流，R3取值為2KΩ時，充電電流為0.6A。

電路中的LED1和LED2分別為充滿指示燈和充電指示燈，正常充電時，LED2指示燈點亮，當鋰電池充滿電后，LED1點亮，LED2熄滅。

這種成品的TC4056充電板一般都帶有USB充電插口，在使用時只需要將5V手機充電器的輸出通過充電線與USB插口連接，并將鋰電池的正負極分別與充電板上的BAT＋和BAT－端連接即可充電。

因為TC4056的充電輸出端⑤腳內部為PMOS場效應管輸出級，所以在使用時不需要再添加防倒流二極管，在沒有5V充電電壓時，即使鋰電池與TC4056的⑤腳連接，也不會有電流倒流入IC內部。
