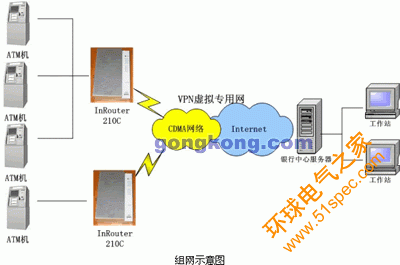

• 摘要：某銀行的ATM機系統網絡欲做改造，希望采用無線的方式與中心聯網，并且不改變原有網絡的系統結構，包括組網方式和軟件。網絡結構如圖所示，ATM機分別組成局域網，并且由中心分配IP地址，中心同為局域網結構，整個系統的要求是將多個ATM機的局域網與中心局域網連接起來，從而完成中心對ATM機的監控。改造方案主要從技術復雜度，方案的可實施性，成本，實施周期，運營費用，傳輸數據安全性，維護費用幾個方面考慮

　　分析與方案：

　　方案設計中要考慮的因素包括：完成通訊的廣域網、通訊終端設備和數據中心的體系架構。這三個因素在整個解決方案里環環相扣，缺一不可。

　　對于金融系統內部，目前省，市，縣各級金融通信專網的骨干網已經基本建成。地，市，縣各種業務的接入網也在建設中。接入網要求具有網元多，直線多，分布廣，投資低等特點。金融通信行業曾經選擇多種無線通信方式，但都由于建網費用，頻點管理，傳輸質量，帶寬限制，維護能力等諸多因素的影響沒有得以長期使用和推廣。

　　傳統的方式存在以下的不足：

　　1、傳統ATM機組網方式通常是鋪設光纖電纜，此種方式投資太大，維護費用高，另外需向電信部門按月交納線路租賃費等。

　　2、無線數傳電臺的方式存在地理因素阻礙，干擾大，成本投入高，防雷要求高，不靈活。

　　方案：

　　聯通的CDMA網，正好可以揚長避短，彌補金融通信專網中無線通信的缺憾。CDMA網絡可以覆蓋大多數地區，且覆蓋率在不斷提高，帶寬上下行可以達到約60Kbps，而且支持標準IP協議。目前，CDMA的收費是按照流量收費，并設有包月費用。所以本方案選擇CDMA網絡。

　　該方案要求通訊設備具有路由的功能，能夠將ATM機和中心控制這兩個局域網連接起來，并相互訪問。

　　北京映翰通公司推出的CDMA無線路由器為ATM機系統組網提供了良好的通訊平臺，該產品利用聯通的CDMA1X為承載網絡，具有路由和VPN功能，能夠完成ATM機網絡與中心網絡的連接，并且中心能夠直接訪問ATM機的IP地址。組網方式與原有銀行系統一致。

　　整套方案完全不需更改銀行中心的系統和程序。

　　優勢：

　　1、能夠滿足銀行的改造要求，不改變原有銀行網絡的結構和中心系統程序。，

　　2、組網簡單，成功連接分布各地的ATM機網絡和銀行中心網絡。

　　3、聯通CDMA1X網絡為商業用戶提供了穩定可靠的數據承載網絡，不需維護。

　　4、實施周期很短，省去傳統有線布網方式的巨大工作量。

　　5、該產品有VPN功能，組網方式使遠端局域網和本地局域網處于一個虛擬私有專網里，保證數據傳輸安全性可靠性。

　　6、通信費用大大低于傳統的專線通訊費用。
