固態繼電器開關動作是完全靜態的，沒有任何運動部件，因此固態繼電器擁有幾乎無限長的使用壽命。盡管電子開關技術在很多年以前就發展起來了，但是固態繼電器作為標準產品第一次面世還是在20世紀60年代末。盡管當時固態繼電器結構還非常簡單，但隨著電子元器件的小型化，固態繼電器的性能也不斷改善，越來越多的輔助功能加入到固態繼電器中。因而現在的固態繼電器除了應用于常規的加熱控制，還適合應用于某些特定的功能應用，如軟啟動，電機正反轉控制，調壓等。
固態繼電器結構

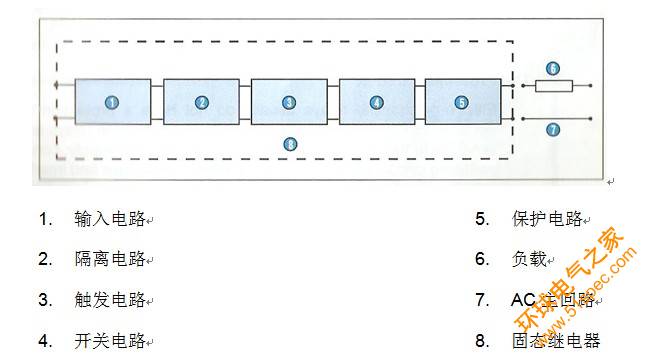

固態繼電器通常由5部分功能塊組成，如圖所示：
n 輸入電路
電磁繼電器的輸入特性（電壓，電流等）是由輸入線圈決定的；而固態繼電器輸入特性或多或少有些復雜。簡單的輸入電路是由串聯電阻和雙向二極管組成；復雜一點的輸入電路則由輸入電壓范圍寬并且電流恒定的回路組成；對于由模擬信號控制的固態繼電器來說，輸入回路則由模/數轉換電路組成。
n 隔離電路
電磁繼電器隔離是通過電磁鐵和線圈的耦合來實現的。而固態繼電器隔離則一般采用光電隔離的方式，對于一些老式的固態繼電器，也有采用電磁鐵形式，甚至簧片形式來實現隔離。
n 觸發電路
觸發電路的主要功能是接收控制信號，并實現觸發輸出信號的開關動作。輸出信號的開關動作相對比較復雜：有過零型和隨機型等。觸發電路確保固態繼電器按照用戶需要的模式進行開關切換動作。如過零型，在施加控制信號后，只有當電壓越過零點時，固態繼電器才會產生導通動作。
n 開關電路
開關電路的功能是實現負載的通電與斷電。開關電路可以是雙向晶閘管，MOS晶體管（實現DC開關），或雙向可控硅（SCR）等。與電磁繼電器比較，電磁繼電器的開關只是一對觸點，即可以通交流也可以通直流；而固態繼電器的輸出則由開關電路的特性決定，只能采用DC或者AC供電，而不能混用。
n 保護電路
通常，電磁繼電器有滅弧保護電路。而固態繼電器由電子電路組成，其輸出電路對交流電的電磁干擾比較敏感，因此需要增加保護電路來抑制和消除輸出電路中的浪涌以及低壓控制回路上的干擾。這些類似的保護也可以安裝在固態繼電器外部，但現在越來越多的保護功能已經集成到固態繼電器內部。
