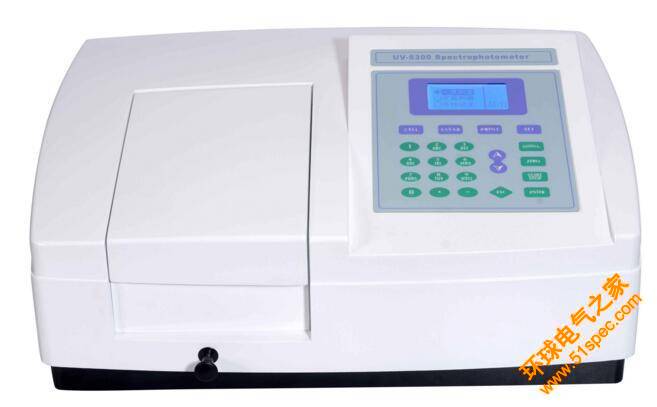

分光光度計通常是光源、單色器、樣品室、檢測器和顯示儀表或記錄儀組成。

分光光度計.jpg" alt="分光光度計.jpg" height="236" width="355"/>

　　(1)光源：

　　一般采用鎢(350-2500nm，可見光用)和氖燈(190-400nm，紫外光用)，根據不同的波長要求選擇使用。

　　(2)單色器：

　　從光源發射的復合光中分出單色光的光學裝置。單色器由入射狹縫、準直元件、色散元件、聚焦元件和出射狹縫等五部分組成。常用的色散元件有棱鏡和光柵。

　　(3)棱鏡：

　　根據不同波長的光通過棱鏡時具有不同的折射率，從而將復合光按波長順序分解為單色光的一種色散元件。山玻璃或石英制成。玻璃棱鏡適于裝備工作波長為350-800rim的光度計，高質量的石英可透過185nm的紫外光，且對200-400nm的光有很高的色散率，但對可見光的色散卻很低，因此石英棱鏡適用于紫外光區。之光柵。利用光的衍射與干涉作用制成的一種色散元件。光譜儀中多采用平面閃耀光柵，它山高度拋光的表面上刻畫許多根平行線槽而成。一般為60(〕條/nun,1200條/mm,多的可達2400條/mm，甚至更多。當復合光照射到光柵上時，光柵的侮條刻線都產生衍射作用，衍射的光又互相干涉從而產生干涉條紋。光柵正是利用丙酮波長的入射光產生的干涉條紋的衍射角不同，波長長的衍射角大，波長短的衍射角小，從而使復合光色散成按波長順序排列的單色光。

　　(4)樣品室：

　　樣品室內裝有吸收池架。吸收池山玻璃或石英制成，有不同形狀和光程長。玻璃吸收池只能用于可見光區，而石英池既可用于可見光區、亦可用于紫外光區。

　　(5)檢測器：

　　檢測器是一種光電轉換元件，其作用是將透過吸收池的光信號變成可測量的電信號。目前，在可見.紫外光度計中多用光電管和光電倍增管。

　　(6)顯示儀表和記錄儀：

　　早期的光度計多采用檢流計、微安表作顯示裝置，直接讀出吸光度或透光率。近代的光度計多采用數字電表等顯示和用X-Y記錄儀直接繪出吸收曲線，并配有計算機數據處理臺。
