“人貨分離”中的安全光幕Muting詳解

1、Muting系統

　　a) 一覽

　　一般的，典型的Muting系統可以分為如下圖所示3個部分。SICK 可同時提供相關的配套元器件及系統解決方案。

　　b) SICK 典型Muting 產品/系統

　　SICK 可提供各種類型的Muting(人貨分離)產品和系統，典型的如下圖3大類

2、典型Muting系統搭配

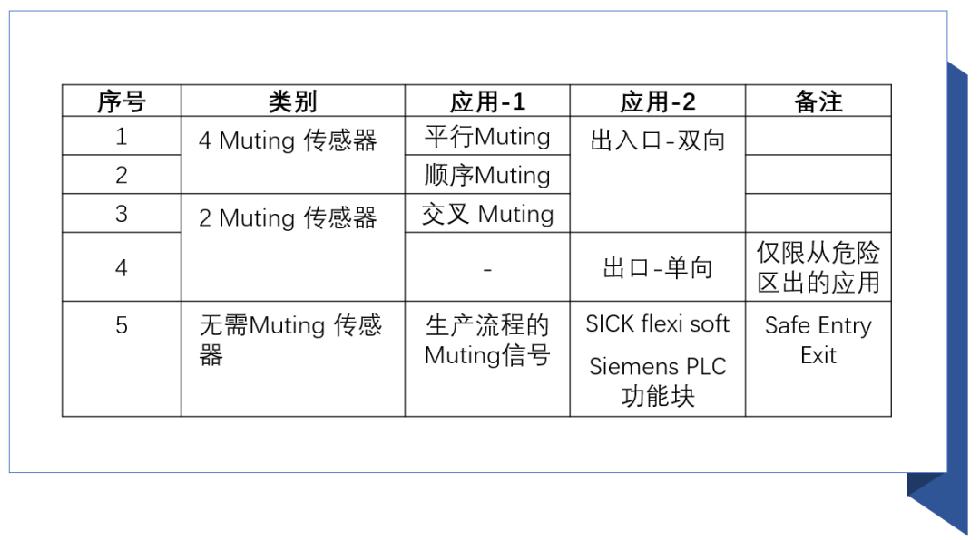

　　下表為典型的Muting系統搭配概覽

3、典型Muting產品舉例

　　a) 傳統Muting 系統

　　M4000 Advanced+ UE403

　　該系統是一套幾乎可以應用在所有Muting需求的場景中;通過配置軟件CDS可以添加和設置各種功能

　　UE410 MM

　　該模塊屬于SICK Flexi classic系列控制器，是一套專用于Muting應用的控制器，可適用不同安全光幕。通過旋轉開關以及擴展模塊來實現相關功能，也有離線的軟件方便模擬具體效果。操作簡單，易用，是簡單Muting系統的首選!

　　b) 經典Muting 系統

　　SICK的Flexi soft或者Flexi compact安全PLC，可配套任意安全光幕，通過軟件內置的Muting功能塊，實現自由邏輯控制的Muting系統。應用于對Muting功能要求較多，系統相對復雜的場景，同時可兼顧其他安全控制應用。

　　c) “Out of Box” Muting系統- Detem LT Muting

　　該系統是集成光電于一體的人貨分離系統，針對工廠物流安全防護人-貨分離專門設計的安全系統。因?yàn)榧闪讼嚓P(guān)機械結構，Muting傳感器以及相關電氣接口和附件，該系統實現了開箱即裝即用的目的，可大大解決部分客戶對Muting系統的應用顧慮。

　　如下為相關的訂購信息：

　　d) Safe Entry Exit

　　該系統是傳統Muting的 TüV 認證替代方案：無需額外的Muting傳感器即可安全區分人員與物料。需要兩個來自上級系統的差分信號。符合相關安全標準 IEC 62046。

　　根據需要，每臺Pl e安全等級的安全光幕均可配套 SICK 安全控制器Flexi Soft或Siemens S7控制器的軟件。其中，相應控制器評估多個物料通道并為工業 4.0 應用提供相關診斷數據。

典型應用：包裝機械

　　如下為相關的訂購信息：

　　以上從多個角度分享的安全光幕Muting系統的產品選型，希望能給讓大家對SICK Muting系統產品有更深入的了解，也期待大家能從近幾期的“安全101”中感受到SICK 安全光幕的Muting應用的專業，強大以及廣泛的產品組合。能夠?yàn)楣I(yè)自動化現場的“人貨分離”提供優解，以實現盡可能的兼顧安全+高效!

（來源：西克）
