第一章 RFID簡介

　　RFID定義
　　
　　射頻識別（RFID）技術是從八十年代走向成熟的一項自動識別技術。由于大規模集成電路技術的成熟，射頻識別系統的體積大大縮小，因而才進入實用化的階段。它利用射頻方式進行非接觸雙向通信，已達到識別母的并交換數據。它和同期的接觸式識別技術不同，RFID系統的射頻卡和讀寫器之間不用接觸就可以完成識別。因此它可在更廣泛的場合中應用。

　　RFID的分類

　　RFID根據工作頻率的不同分為高頻、中頻及低頻系統，也可根據射頻卡供源發布該事故的不同分為有源和無源兩種。

　　RFID產品的選擇

　　按照臨海海天天然氣有限公司的實際情況，在液化氣瓶管理上，經政府相關部門認可的封裝產品是采用13.56MHz頻率的無源射頻芯片。所以，英思睿將采用該種芯片，按照國家技術監督部門認可的標準要求進行封裝，保證提供液化氣行業內領先的RFID應用模板。

　　第二章 系統設計

　　需求目標

　　本次方案的建立，是為了通過氣瓶的電子標簽，將氣瓶的信息與海天內部的管理系統連接起來，實現工作效率的最大化，工作過程的無紙化，節約工作的時間和能耗，實現在氣瓶流通的各個時間，各個地點，對每一個氣瓶進行跟蹤管理，杜絕事故和安全隱患，保證流通銷售過程中的井然有序。

　　第一節 系統設計思想

　　杭州英思睿在考慮了現有的系統情況，并且結合以往的開發經驗，將為液化氣量身定制一套結合實時鋼瓶電子標簽數據匯總、生產檢驗統計管理、高效配送跟蹤管理為一體的整體解決方案。它能協助海天天然氣以良好的管理作為后盾，通過良好的物流配送管理體系管理每個鋼瓶的流轉情況，能夠及時準確的跟蹤到每一個鋼瓶個體，完全滿足相關要求。

　　整個系統將通過建立電子標簽讀寫粘貼、電子標簽數據采集等底層數據處理系統，新增充裝生產管理、鋼瓶檢驗管理、鋼瓶儲運管理等應用系統，結合可能現有的系統已有系統結構，建立一套多層結構的軟件系統，將數據、接口處理、應用等分別進行設計，確保系統在今后具有很好的處理能力和擴展能力。

　　第二節 系統組成

　　系統將主要由以下幾部分組成，考慮到整個系統的投資，海天天然氣可以選擇性的開發需要的管理模塊：

　　1.標簽發放管理
　　通過預先設定的一個或多個電子標簽制作點，將空白芯片結合信息系統，可以集中、統一、規范的進行電子標簽讀寫制作和粘貼，使得電子標簽管理有章可循。
　　2.生產管理
　　通過對灌廠進出鋼瓶的空、實情況的管理，結合銷售系統能夠更有依據的指定生產計劃，對生產、庫存、銷售三位一體的管理提供重要的信息依據。
　　3.檢驗管理
　　對鋼瓶的例行檢查或是對產權轉移等鋼瓶的檢驗，能夠從源頭上對鋼瓶進行管理，避免安全隱患。
　　4.儲運管理
　　對鋼瓶從灌廠到各供應站之間的鋼瓶運送環節，進行數據采集并相應進行跟蹤、核實等管理，能夠幫助液化氣公司完善原有的系統，使液化氣從到銷的各個環節處于可控狀態。
　　5.采集、跟蹤管理
　　系統的核心就是對鋼瓶處于不同的業務環節時，進行電子標簽的數據采集，通過分析當時狀況比對計劃情況，能夠起到跟蹤管理的作用，并為可能的補救方案提供事實依據。

　　第三節 系統網絡結構

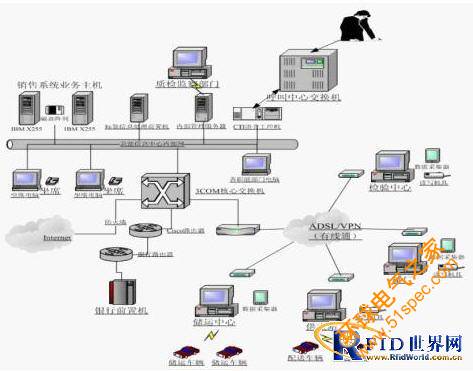

　　網絡結構圖

　　三層結構
　　三層結構的模型是當前先進的協同應用程序開發模型,這種方案將系統中各種各樣的組件劃分為三"層"服務,它們共同組成一個應用程序,這三層服務包括:
　　· 用戶服務
　　· 業務服務和其它的"中間層"服務（如通訊）
　　· 數據服務

　　第三章 系統功能

　　第一節 系統流程

　　本次的鋼瓶電子標簽系統實施，雖然首先滿足了國家質檢總局等部門的相關政策，但是我們應該看到通過本系統的實施，完全可以通過與其他系統的結合，將液化氣公司的信息系統的管理能力更上一個臺階。利用電子標簽這一識別介質，可以在管理上將銷售、生產、庫存、配送等完全納入一個可控的管理體系。

　　雖然，液化氣公司經營的產品具有單一性，但是通過本系統的實施，可以提供一整套完善的供應鏈管理體制，將液化氣從鋼瓶充裝直到銷售給用戶的各個環節都能隨時跟蹤和管理，這樣就為用戶提供更好的服務、或者經營其他種類的商品打下了良好的基礎。

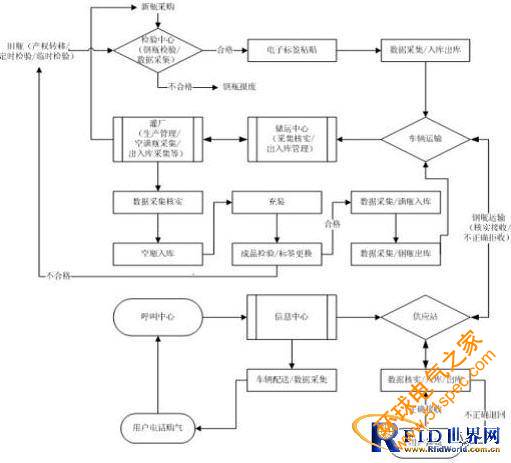

　　整個系統的流程結構可見下圖：

　　第四章 設備選型

　　第一節 讀寫機具產品

　　1．防爆數據采集器
　　特點：
　　它具有外型美觀、體積小、待機時間長等特點，為了適用于特殊環境，采用防爆結構設計，防爆合格證號：GYB 03153。

　　硬件參數
　　512K程序FLASH，128K用戶RAM。
　　512K存儲FLASH。
　　采用128*64點陣的LCD顯示屏。
　　采用3*7的用戶操作鍵盤。
　　RFID模塊可識讀ISO15693、ISO14443、ISO18000標準的電子標簽。
　　一個SAM卡座，符合ISO7816標準。
　　通訊采用RS232或RS485接口。
　　不掉電時鐘可持續工作2年。

　　開發環境
　　符合ANSI標準的C語言。
　　支持模塊化程序設計。
　　支持標準C和匯編的交叉編譯。
　　可方便地在不同的MCU之間進行代碼移植。
　　具有代碼優化功能。
　　內嵌DS51仿真調試工具。

　　開發工具
　　HSIC-RFID-005用戶程序下載器。
　　應用程序接口（API）函數庫。
　　函數接口說明。
　　KEIL C51編譯仿真編譯環境。

　　性能指標
　　工作電壓：3.6V—4.2V。（鋰電池）
　　工作電流：<120mA。
　　待機電流：<30mA。
　　待機時間：>48小時。
　　工作溫度：-10℃—70℃。
　　儲存溫度：-20℃—85℃。
　　相對濕度：20%RH—90%RH。

　　參考標準
　　Q/SKED01-2005 讀寫器企業標準
　　GB/TXXXX-2004 防偽用智能標簽通用技術規范
　　200420019318.6 雙頻率手持式電子標簽讀寫器
　　GYB 03153 防爆合格證書

　　2．可按具體要求定制數據讀寫設備

　　因為目前RFID 產品的分類與標準較多，讀寫設備的詳細功能及參數均可按特殊要求制作，如門式讀寫設備，桌面式讀寫設備，彩屏PDA 讀寫設備，定制型數據采集器等等，我們將會按液化氣的具體需求，量身定制專用的讀寫設備，在價格和性能上做到最優。
