反射式紅外開關電路原理圖

工作原理：反射式紅外傳感器控制的感應水龍頭由反射式紅外開關發出一個紅外脈沖信號，當有人手靠近水龍頭時，紅外開關就會接收到人手反射回來的紅外脈沖信號，該信號經內部電路處理后輸出一個控制信號去打開電磁閥，使水流出。人手離開后，紅外開關內部的接收電路接收不到紅外脈沖信號，此時會輸出一個控制信號關閉電磁閥。

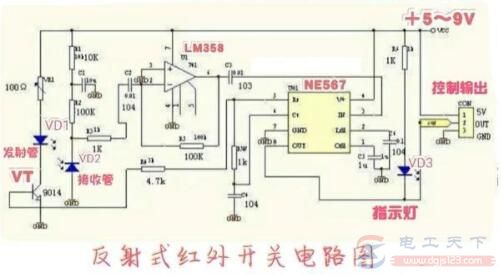

圖1：反射式紅外開關電路原理圖

上圖為一個簡單的反射式紅外開關電路原理圖。NE567為雙極型音頻解碼IC，其③腳為輸入端，⑧腳為輸出控制端，該控制端可以承受較大的灌電流，故可以直接驅動小功率的繼電器等負載。

平時，NE567的⑤腳輸出的脈沖信號經三極管VT放大后驅動紅外發射管VD1向外發射紅外脈沖信號。如果人手靠近水龍頭時，紅外接收管VD2接收到人手反射回來的微弱紅外信號，該信號經LM358運算放大器放大后，送至NE567的輸入端③腳，經內部電路一系列處理后，NE567的輸出端⑧腳變為低電平，指示燈VD3點亮，同時該腳所接的繼電器（圖中未畫出繼電器，該繼電器是接在NE567的⑧腳與電源正極之間，）工作，接通電磁閥電源，使水流出。人手離開之后，VD2接收不到紅外脈沖信號，NE567的⑧腳變為高電平，指示燈熄滅，電磁閥失電停止工作。

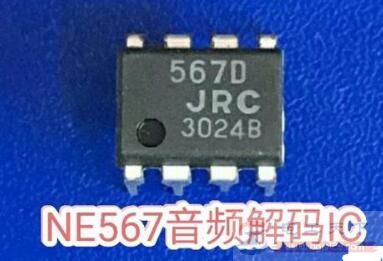

圖2：DIP-8封裝的NE567

NE567為常用的音頻解碼IC，其工作電壓為4.75～9V。NE567內部的振蕩頻率由其⑤⑥腳所接的電阻電容決定。在其③腳輸入的信號頻率與NE567內部的振蕩頻率一致時，其⑧腳輸出變為低電平。

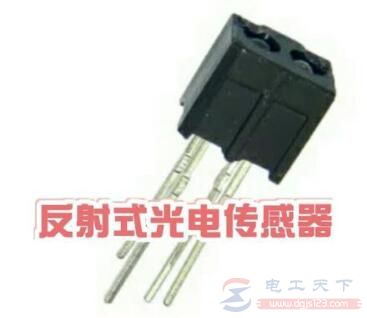

圖3：反射式光電傳感器

以上反射式光電傳感器內部由一個紅外發射管和紅外接收管。

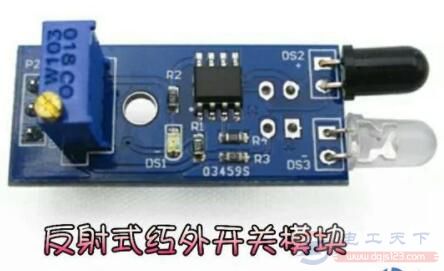

圖4：反射式紅外開關模塊

以上紅外開關模塊帶有紅外發射和接收管，它的輸出信號能驅動小功率的繼電器。電路板上的電位器用來調整檢測距離。
