單相變壓器勵磁涌流的特點

1、在變壓器空載合閘時，涌流是否產生以及涌流的大小與合閘角有關，合閘角α=0和α=π時勵磁涌流最大；

2、波形完全偏流時間軸的一側，并且出現間斷，涌流越大，間斷角越小；

3、含有很大成分的非周期分量，間斷角越小，非周期分量越大；

4、含有大量的高次諧波分量，而以二次諧波為主，間斷角越小，二次諧波也越小。

單相變壓器勵磁涌流的4大特點" height="257" width="417"/>

單相變壓器勵磁涌流的特點：

（1）包含有很大成分的非周期分量，使涌流偏于時間軸的一側。

（2）包含有大量的高次諧波分量，并以二次諧波為主。

（3）勵磁涌流波形之間出現間斷。

勵磁涌流（inrush current)的發生，很明顯是受勵磁電壓的影響。即只要系統電壓一有變動，勵磁電壓受到影響，就會產生勵磁涌流。

在不同的情況下將產生如下所述的初始（initial inrush)、電壓復原（recovery inrush)及共振（sympathetic inrush 共感）等不同程度的勵磁涌流。其瞬時尖峰值及持續時間，將視下列各因素的綜合情況而定，可能會高達變壓器額定電流的8~30倍。

變壓器勵磁涌流有三大特點：

（1）含有較大成分的非周期分量，往往使涌流偏向于時間軸一側。

（2）含有豐富的高次諧波成分，其中以二次諧波為主。

（3）波形存在間斷。

可見，變壓器勵磁涌流的大小與變壓器合閘初相角、剩磁大小、飽和磁通等因素有關。

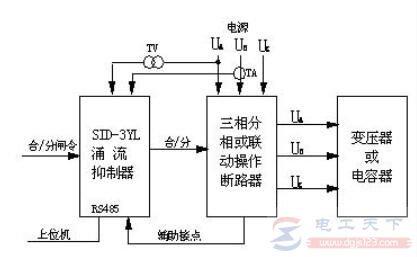

由于勵磁涌流對電力系統會產生很多不利影響，其抑制技術受到廣泛關注。目前，削弱勵磁涌流的方法主要有三種：串聯電阻；控制三相開關合閘時間；在變壓器低壓側并聯電容器。

其中，由于控制三相開關合閘時間從原理上不需要附屬設備，相對另外二種方法有一定優勢。從仿真結果來看，控制三相開關合閘時間可以有效抑制勵磁涌流的幅值。
