光電開關（又稱為光電傳感器）是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路選通電路，從而檢測物體有無的。物體不限于金屬，所有能反射光線的物體均可被檢測。

　　接近開關（又稱為接近傳感器）用于工業自動化控制系統中以實現檢測、控制并與輸出環節全盤無觸點化的新型開關元件。當開關接近某一物體時，即發出控制信號。接近開關又稱無觸點行程開關，它除可以完成行程控制和限位保護外，還是一種非接觸型的檢測裝置，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻脈沖發生器、液面控制和加工程序的自動銜接等。

　　光電開關和接近開關的區別在于檢測物體的方式，光電開關的發射管發出經調制的光，接收管來檢測是否接收到這種光來判斷是否有物體；而接近開關是靠其頭部的檢測頭的感應來判斷物體的存在。

　　在選型的過程中，什么場合下用光電開關，什么場合下用接近開關呢？

　　當檢測開關不便于靠近檢測物體時或靠近被檢測物體易被損壞時、空間受限時、被測物體較小時，可使用光電開關，它不分金屬和非金屬。要注意的是，根據光電開關的接收管接收光源的有無來決定開關是否動作，它分為亮通型和暗通型，根據輸出電路的形式，它還分有PNP型和NPN型；

　　當檢測開關便于接近被測物體且不易被損壞時，檢測金屬物體使用電感式，檢測非金屬物體使用電容式，根據輸出電路的形式，它也分有PNP型和NPN型；

　　有的檢測開關還有調整靈敏度的旋鈕；

　　光電開關和接近開關，它們都屬于傳感器，但在使用及用途上存在一些區別。

　　接近開關主要用在高速計數、檢測金屬體、測速、檢測零部件尺寸以及無觸點式按鈕等。光電開關應用在光電安全防護等領域。

　　光電開關主要是把輸入的電流在發射器上轉為光信號發出，接收器根據接收到的光的強弱和數量對目標物體進行探測。

　　光電開關和接近開關的區別有如下：

　　1、接近開關只會對金屬有感應，但對人、塑料等物體無法感應。而光電開關可以對大部分物體有感應，使用范圍更廣。

　　2、光電開關和接近開關檢測物體的方式也是不同的，接近開關依靠其頭部的檢測頭來感應物體的存在，光電開關則根據光信號來判斷物體的存在。

　　3、接近開關對于容易受到空間限制和物體材質的限制，它只對金屬有感應。而光電開關不分金屬和非金屬，使用范圍更靈活。

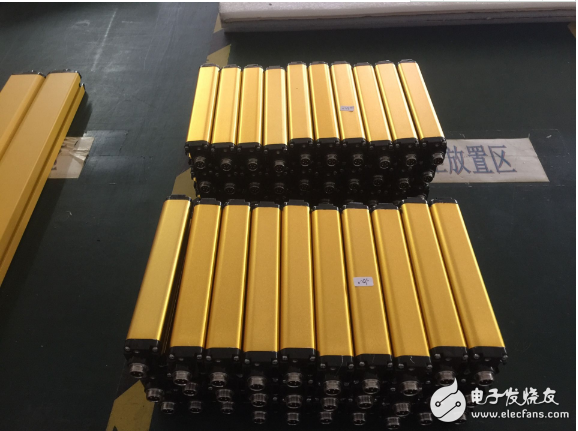

　　相對于整個行業，的發展前景將會更會廣闊，目前在光電行業，意普的光電開關，比如安全光柵，是比較知名的，行業內一些規范標準，意普都有參與制定。

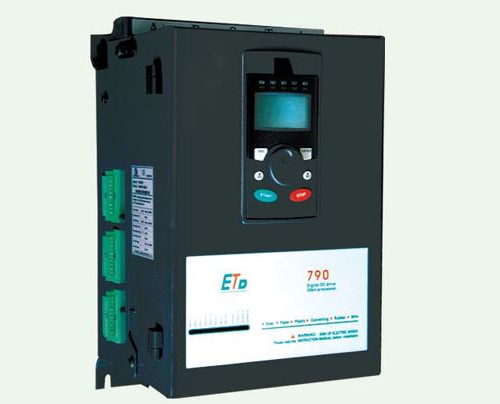

直流調速器是一種電機調速裝置，包括電機直流調速器、脈寬直流調速器、可控硅直流調速器等，一般為模塊式直流電機調速器，集電源、控制、驅動電路于一體，采用立體結構布局，控制電路采用微功耗元件，用光電耦合器實現電流、電壓的隔離變換，電路的比例常數、積分常數和微分常數用PID適配器調整。具有體積小、重量輕等特點，可單獨使用也可直接安裝在直流電機上構成一體化直流調速電機，可具有調速器所應有的一切功能。

直流調速器工作原理

直流調速器就是調節直流電動機速度的設備。上端和交流電源連接，下端和直流電動機連接，直流調速器將交流電轉換成兩路輸出直流電源，一路輸入給直流電機勵磁（定子），一路輸入給直流電機電樞（轉子），直流調速器通過控制電樞直流電壓來調節直流電動機轉速。同時直流電動機給調速器一個反饋電流，調速器根據反饋電流來判斷直流電機的轉速情況，必要時修正電樞電壓輸出，一次來再次調節電機的轉速。

直流調速器的應用特點

下列場合需要使用直流調速器：

1.需要較寬的調速范圍；

2.需要較快的動態響應過程；

3.加、減速時需要自動平滑的過度過程；

4.需要低速運轉時力矩大；

5.需要較好的挖土機特性，能將過載電流自動限制在設定電流上。

以上五點也是直流調速器的應用特點。

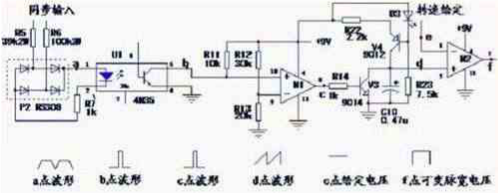

直流調速器電路圖

調速器的主電路采用了先交流調壓后整流的電路形式，先用雙向晶閘管V1對輸入交流電壓進行調節，再由P4橋式整流電路對調節后的電壓進行整流，供直流電機電樞繞組A1、A2端子的供電;勵磁電源，則由P1對交流220V直接整流后，供F1、F2勵磁線圈端子。在電源輸入回路中串聯了4A保險管，起到對雙向晶閘管V1的第二重（第一重保護由N3、N4完成）過載與短路保護。R1、C2并聯在晶閘管的T1、T2兩端，吸收有害尖峰電壓能量，對晶閘管起到過壓保護作用。
