松下PLC子程序調用、進入和返回指令使用

    CALL:執行指定的子程序。

    SUB:表示子程序的開始。

    RET:表示子程序的結束。

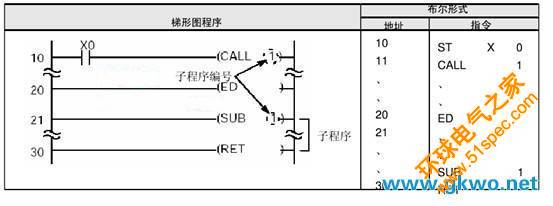

    程序示例

    對于FP2,FP2SH和FP10SH，可以利用索引寄存器變址指定CALL的編號。

    描述

    當執行條件(觸發器)為ON時，執行CALL指令，并且從SUB指令處開始執行指定編號的子程序。

    當子程序執行到RET指令時，程序返回到CALL指令之后的主程序并且繼續執行主程序。

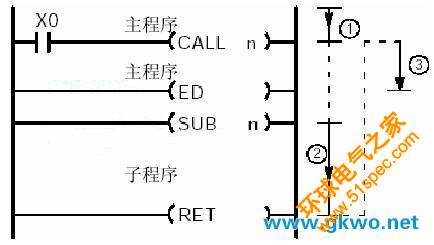

    執行CALLn時，程序按照(1)(2)(3)的順序執行，如上所示。

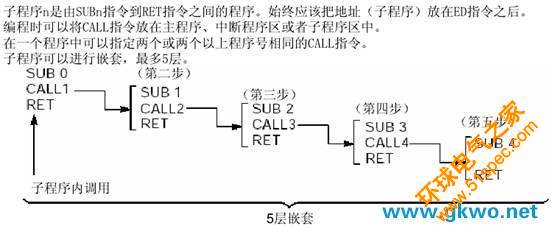

    子程序語法

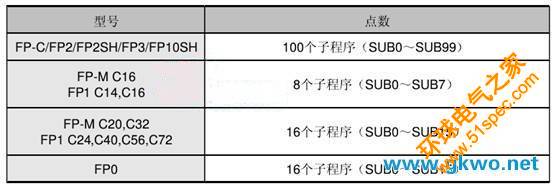

    各機型可使用的子程序點數如下表所示
