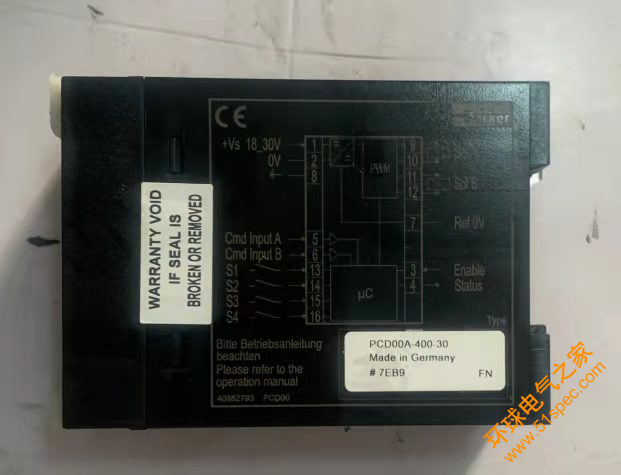

Parker PCD00A-400數字放大器模塊工作原理：

用于比例壓力/流量控制閥的 E 模塊 - PCD00A-400 系列 | #PCD00A-400

Parker PCD00A-400 系列是數字放大器模塊，結合了兩個比例壓力控制閥的良好運行/需要流量的功能。

PCD00A-400數字放大器技術規格：

電源電壓：18 至 30 伏直流電

產品順序：電子模塊

啟動類型：不適用

安裝類型：卡扣安裝

安裝位：不受限制

閥體材料：聚碳酸酯

最大運行壓力：不適用

最大壓力設置：不適用

壓力控制范圍：不適用

：不適用

最大：不適用

最高運行溫度：60℃

低運行溫度：-20°C

密封材料：不適用

與流體類型共同使用：不適用

接口類型：RS232C

運行電流：最大限度。5.0安

符合規格：IP20 符合。EN 60529；V0 符合。UL 94；EMC EN 50081-2、EN 50082-2

電氣連接：螺釘端子 0.2 … 2.5 MM2，可斷開

電纜類型：1.5 MM2 電源電壓和螺線管的整體編織屏蔽 (AWG16)；用于傳感器和信號的 0.5 MM2 整體編織屏蔽層 (AWG20)

電纜長度：50公尺

重量：0.16 公斤

物品信息

派克PCD00A-400系列（軌道安裝）/電子控制系統可提供靈活的安裝數字控制，并通過端子使使用時間分配成本。 ，有一個適用的接口程序。

PCD00A-400系列組合了兩個比例壓力/流量控制閥（系列R * V、RE * E * W、RE06M * W、DUR、PRPM、VBY、VMY、TDA、TEA）的最佳運行需要的所有功能。

市場：

工業

? 機床

? 測試性能指標

與運行：

? - 精確的設計 - 確保

可靠? 數字電路設計性能閥門

? 免費PC用戶軟件- 滿意

? 交貨時間短 - 需要裝載

? 兩個獨立可操作的放大器

? 四個可參數化的通道

? 恒流控制

? 兩個輸入級 0 ... 10 V

? 輸出狀態

? 兩個上/下發射功能

? 電磁鐵器的輸入驅動化學

狀態

? 可通過接口RS232C的EMC 標準接口

? 可安裝拆卸端子連接

? 符合相關的應用啟用：

? 機床

? 一般符合相關的應用啟用機器

? 輪胎壓力機

? 壓鑄

? 成型

Parker PCD00A-400數字放大器工作原理:

輸入110/220V的交流首先經兩級二階濾波器，隔離模塊內外干擾;110/220V設置通過保險絲條線完成。鎮流濾波電路將交流市電轉化為300V左右的直流電，DC/DC變換器輸出功放所需的各種低壓直流電，并實現隔離。

數字功放的原理

輸入模擬音頻信號首先預處理(如音量調節，壓限等)，然后與反饋回來的音頻信號一起送到誤差放大 器，輸出音頻誤差信號，三角波發生器產生高線性度三角波信號與音頻誤差信號一起送到比較器，產生PWM信號。PWM信號送到驅動器進行預放大，同時在驅動 信號間插入死區時間，以避免同一橋臂的兩個場效應管同時導通帶來的損耗。

區別

數字功放由于工作方式與傳統模擬功放完全不同,因此克服了模擬功放固有的一些缺 點,并且具備了一些的特點.

1. 過載能力與功率儲備

數字功放電路的過載能力遠遠高于模擬功放. 模擬功放電路分為 A 類, 類或 AB 類功 B 率放大電路,正常工作時功放管工作在線性區;當過載后,功放管工作在飽和區,出現諧波 失真,失真程度呈指數級增加,音質迅速變壞.而數字功放在功率放大時一直處于飽和區和 截止區,只要功放管不損壞,失真度不會迅速增加

由于數字功放采用開關放大電路,效率極高,可達 75[%]~90[%](模擬功放效率僅為 30[%]~50[%]),在工作時基本不發熱.因此它沒有模擬功放的靜態電流消耗,所有能量幾 乎都是為音頻輸出而儲備,加之前后無模擬放大,無負反饋的牽制,故具有更好的"動力" 特性,瞬態響應好,"爆棚感".

2. 交越失真和失配失真

模擬 B 類功放在過零失真,這是由于晶體管在小電流時的非線性特性而引起的在輸出 波形正負交叉處的失真 (小信號時晶體管會工作在截止區, 無電流通過, 導致輸出嚴重失真) . 而數字功放只工作在開關狀態,不會產生交越失真.

模擬功放存在推挽對管特性不一致而造成輸出波形上下不對稱的失配失真, 因此在設計 推挽放大電路時,對功放管的要求非常嚴格.而數字功放對開關管的配對無特殊要求,基本 上不需要嚴格的挑選即可使用.

3. 功放和揚聲器的匹配

由于模擬功放中的功放管內阻較大, 所以在匹配不同阻值的揚聲器時, 模擬功放電路的 工作狀態會受到負載(揚聲器)大小的影響.而數字功放內阻不超過 0.2(開關管的內阻 加濾波器內阻),相對于負載(揚聲器)的阻值(4~8)完全可以忽略不計,因此不存在 與揚聲器的匹配問題.

4. 瞬態互調失真

模擬功放幾乎全部采用負反饋電路,以保證其電聲指標,在負反饋電路中,為了抑制寄 生振蕩,采用相位補償電路,從而會產生瞬態互調失真.數字功放在功率轉換上沒有采用任 何模擬放大反饋電路,從而避免了瞬態互調失真.

5. 聲像定位

對模擬功放來說, 輸出信號和輸入信號之間一般都存在著相位差, 而且在輸出功率不同 時, 相位失真亦不同. 而數字功放采用數字信號放大, 使輸出信號與輸入信號相位完全一致, 相移為零,因此聲像定位準確.

6. 升級換代

數字功放通過簡單地更換開關放大模塊即可獲得大功率.大功率開關放大模塊成本較 低,在專業領域發展前景廣闊.

7. 生產調試

模擬功放存在著各級工作點的調試問題, 不利于大批量生產. 而數字功放大部分為數字 電路,一般不需調試即可正常工作,特別適合于大規模生產
