1、為什么上升沿不通？
當系統檢測到RLO由0變為1時，執行指令后的RLO為1（脈沖），即RLO為1（脈沖）只維持一個PLC掃描周期。
如樓主的程序，SODT的觸發端僅為為一個PLC掃描周期，在定時器尚未到時時，RLO已為0了。故不能實現接通功能。見上傳的SODT的時序圖。
2、可以這樣來實現：
將SODT改為應用SPEXT來實現。這樣即使觸發端僅為為一個PLC掃描周期，RLO在定時器設定的時間內保持為1。見上傳的SPEXT的時序圖。

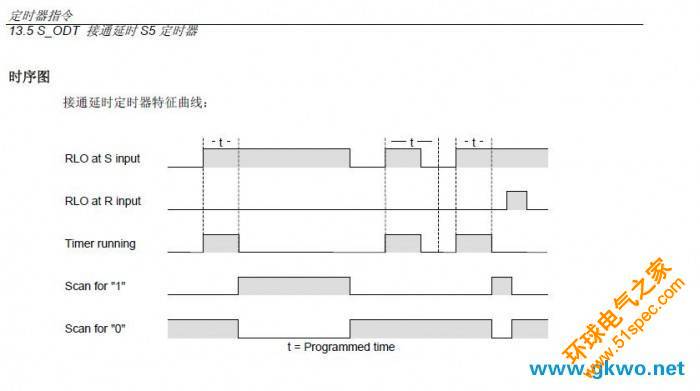

1，SODT的時序圖

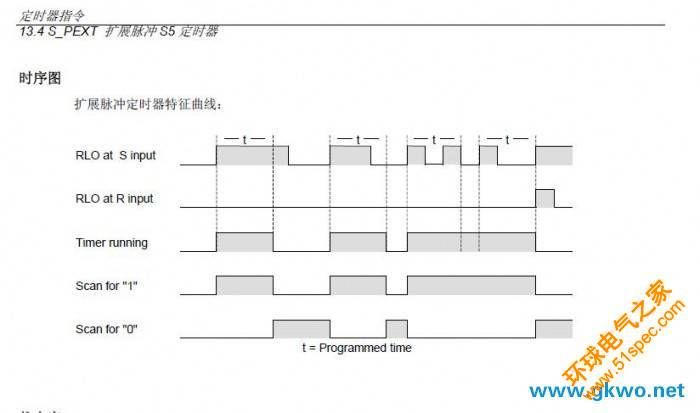

2，SPEXT的時序圖
