      如何管理通過西門子S7-1200 PLC檢測到的外設錯誤?

      發布日期:2022-04-26 點擊率:734 品牌:組態王_Kingview

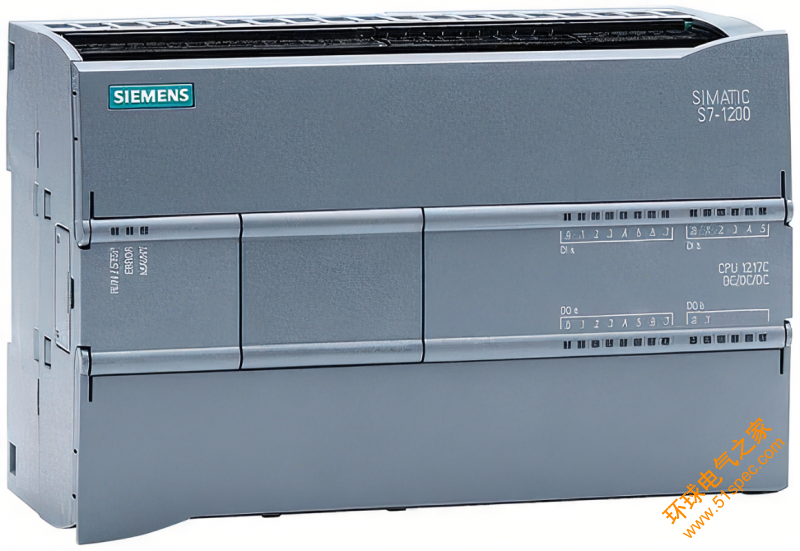

          S7-1200PLC能夠對有診斷能力的設備進行錯誤檢測和報告。這些錯誤稱之為診斷錯誤。系統能夠檢測以下診斷錯誤:

          無用戶電源(信號模塊/信號模板)

          超過高限位(模擬量輸入或輸出)

          超過低限位(模擬量輸入或輸出)

          斷線(電流輸出)

          短路(電壓輸出)

          所有診斷錯誤將會觸發"Diagnosticerrorinterrupt"(OB82)。"Diagnosticerrorinterrupt"(OB82)包含啟動信息,可幫助用戶定義錯誤發生的情況:

          哪個設備與通道發生錯誤

          當前事件是到來事件還是離去事件

          用戶可以在OB82中編寫指令用于確定這些信息并可采取相應的措施。

          使用"Diagnosticerrorinterrupt"組織塊(OB82)評估診斷錯誤事件

          當下列條件滿足時,幾個不同診斷錯誤中的任何一個產生或離去都將觸發診斷錯誤事件:

          OB82已被添加到S7-1200PLC中。

          模塊已使能診斷錯誤事件。

          假如OB82不存在,CPU將忽略錯誤。

          假如有診斷能力的模塊發現錯誤時,"Diagnosticerrorinterrupt"OB82將會中斷循環程序的正常執行。

          說明

          當創建一個新的項目時將不會自動添加"Diagnosticerrorinterrupt"(OB82)。

      序號使用“診斷錯誤中斷”組織塊(OB82)評估診斷錯誤事件
      1

      添加使用"Diagnostic error interrupt"組織塊(OB82)評估診斷錯誤事件

      • 瀏覽項目樹,找到“添加新塊” 。

      • 在“添加新塊”窗口,點擊“組織塊”按鈕。

      • 在列表中選擇“診斷錯誤中斷”。

      • 點擊“OK”按鈕。

      說明

      程序中只能有一個“診斷錯誤中斷”組織塊。


      圖 01

      2

      從"Diagnostic error interrupt"OB82 中讀出啟動信息

      • 雙擊項目樹中的“診斷錯誤中斷”OB82。

      • 瀏覽指令面板。

      • 拖拽“MOVE”指令到 OB82 中的網絡。

      • 將“IOstate”變量中的值傳送到全局變量(例如 DB1.w_IOstate)。

      • 按照此方式編寫其它要監控的變量,如下圖所示。


      圖 02

       3

      評估診"Diagnostic error interrupt"OB82 的啟動信息

      “診斷錯誤中斷”OB82 有如下錯誤信息:

      "IOstate" (WORD)
       "IOstate"包含帶有診斷能力的模板的 I/O 狀態。 詳細信息見表 3。

      "laddr" (HW-ANY)
      硬件識別號。
      硬件識別號用于識別模塊或模塊的功能單元(例如輸出和高速計數器)。 硬件識別號由數字組成,在系統的診斷報警中會顯示此數字用于定位出錯的模塊。可在 "Device configuration" 中的 "Properties" 選項中找到功能單元的HW-ID 。瀏覽 "IO addresses/HW identifier" 項目的導航區域(如下圖)

      "Channel" (UINT)
      "Channel" 包含了信號模塊/信號模板中被使用的輸出通道號。

      "multierror" (BOOL)
      The "multierror" 位指示了不止一次發生過錯誤。


      圖 03



          使能并理解不同的診斷錯誤事件

          操作系統會監視帶有診斷能力的模板是否發生上面提及的診斷錯誤。診斷錯誤事件將會被閃爍的紅色LED燈指示。下面的地表格中列出了不同診斷錯誤事件的額外信息,如何使能它們,已經LED燈是如何指示的。

      序號理解不同的診斷錯誤事件
      1

      "No encoder or load power"
      “無傳感器或負載電壓?!?/p>

      如下的 S7-1200 PLC LED 燈將會閃爍(閃爍的 LED 燈顏色:紅色):

      • CPU的“ERROR”燈。

      • 所有信號模塊/信號模板的 LED 燈

      "Enable power diagnostics"

      “啟用電源診斷”

      • 瀏覽"項目樹"中的"設備組態"。

      • 點擊"設備組態"窗口中的信號模塊。

      • 選擇"屬性"標簽,點擊“常規”目錄下的“AI4/AO2”條目。

      • 點擊選中“啟用電源診斷”。


      圖 04

      2

      "超過上限"


      超過模擬量輸入/輸出的最高限制(輸出值大于 +32511)。

      如下的 S7-1200 PLC LED 燈會閃爍(閃爍的LED燈顏色:紅色):

      • CPU的“ERROR”燈。

      • 信號模塊的“DIAG”燈。

      • 相關的通道指示燈。

      “啟用溢出診斷”

      • 瀏覽"項目樹" ,找到"設備組態" 。

      • 點擊"設備組圖"窗口中的信號模塊。

      • 選擇"屬性"標簽,點擊“常規”目錄下的“AI4/AO2”條目。

      • 選擇需要監控的通道。

      • 點擊選中"啟用溢出診斷"。


      圖 05

       3

      "超過下限"
      超過模擬量輸入/輸出的下限(電流輸出值小于“0”,電壓值小于“-32512”)。

      如下的 S7-1200 PLC LED 燈將會閃爍(閃爍的 LED 燈顏色:紅色):

      • CPU的"ERROR"燈。

      • 信號模塊的"DIAG"燈。

      • 相關的通道指示燈。

      “啟用下溢診斷”

      • 瀏覽"項目樹" ,找到"設備組態" 。

      • 點擊"設備組態"窗口中的信號模塊。

      • 選擇"屬性"標簽,點擊“常規”目錄下的“AI4/AO2”條目。

      • 選擇需要監控的通道。

      • 點擊選中"啟用下溢診斷"。

      請查看上面的圖以獲得詳細信息。

      4

      "Wire break"
      模擬量電流輸出斷線。

      如下的 S7-1200 PLC LED 燈將會閃爍(閃爍的 LED 燈顏色:紅色):

      • CPU 的 "ERROR" 燈。

      • 信號模塊的 "DIAG" 燈。

      • 相關的通道指示燈。

      “啟用斷線診斷”

      • 瀏覽 "項目樹" ,找到 "設備組態"。

      • 點擊 "設備組態" 窗口中的信號模塊。

      • 選擇"屬性"標簽,點擊“常規”目錄下的“AI4/AO2”條目。

      • 選擇需要監控的通道。

      • 選擇模擬量輸出類型為 "電流""。

      • 點擊選中 "啟用斷線診斷"。


      圖 06

      5

      "Short circuit"
      模擬量電壓輸出短路。

      如下的 S7-1200 PLC LED 燈將會閃爍(閃爍的LED燈顏色:紅色):

      • CPU 的"ERROR"燈。

      • 信號模塊的"DIAG"燈。

      • 相關的通道指示燈。

      “啟用短路診斷”

      • 瀏覽 "項目樹" ,找到 "設備組態"。

      • 點擊 "設備組態" 窗口中的信號模塊。

      • 選擇"屬性"標簽,點擊“常規”目錄下的“AI4/AO2”條目。

      • 選擇需要監控的通道。

      • 選擇模擬量輸出類型為 "電壓""。

      • 點擊選中 "啟用短路診斷" 。


      圖 07



          使用STEP7Basic在線診斷。

          當使用STEP7Basic在線連接S7-1200PLC時,可以使用"Online&diagnostics"功能:

          在線連接S7-1200PLC。

          瀏覽"項目樹"找到"在線和診斷"。

          瀏覽"在線訪問"窗口的導航區域找到"診斷緩沖區"。

          從"事件"列表中選擇一個診斷錯誤事件。

          在"事件"列表下面,顯示有所選事件的詳細信息,在這里可以看到硬件標識(HW-ID),通道號和事件類型。

          說明

          "Incomingevent"表明一個事件的開始。

          "Outgoingevent"表明一個事件的結束。

          圖08

          "IOstate"tag

          如下的表格中顯示了"IOstate"變量可能的I/O的狀態

      IO state描述
      Bit 0

      組態正確:

      • 1, 組態正確

      • 0, 組態不再正確

      Bit 4

      錯誤:

      • 1, 存在一個錯誤(例如斷線)

      • 0, 錯誤不再存在

      Bit 5

      組態不正確:

      • 1, 組態不正確

      • 0, 組態再次正確

      Bit 6

      I/O無法被訪問:

      • 1, I/O 錯誤發生

                在這種情況下, "laddr"變量包含了訪問錯誤 I/O 的硬件識別號

      • 0, I/O 可以再次被訪問



          表03

          創建環境:

          該文檔中的截屏來自STEP7BasicV11。

          需求:

          S7-1200PLC

          以太網電纜

          PG/PC

          STEP7(TIAPortal)

          帶診斷能力的信號模塊/信號模板
