【導讀】接觸器在電氣的使用非常普遍，所以在電氣控制電路中處于主導地位。在控制電路和控制系統的電器，需要有較強的通斷能力，又因?yàn)榇祟?lèi)電器的操作頻率高，所以對電氣和機械的壽命要求長，那么接觸器就是其中最受歡迎的一種低壓控制電器。

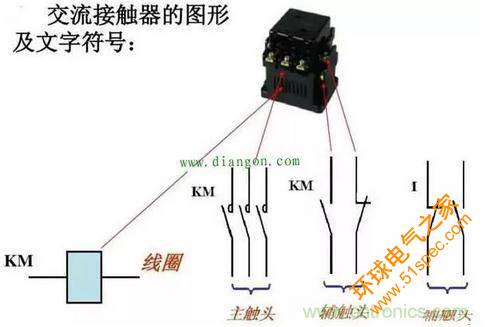

接觸器的作用，主要用來頻繁接通和分?jǐn)鄮в胸?fù)載的主電路或者大的容量控制電路，并且可以實現遠傳自動控制。而接觸器的輔助觸點主要是現實自鎖和互鎖功能。

接觸器的主要用途就是用于電動設備的電路控制和電熱設備的控制以及電容器組的控制等！它又是主要低壓控制電器中的主導產品之一，所以廣泛應用在電力傳動系統。

輔助觸點一般有三個作用：

（1）形成自鎖回路

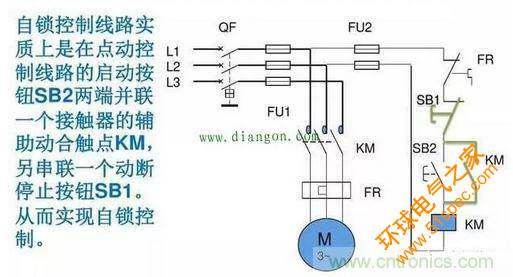

自鎖回路是電力控制中必不可少也是應用最廣泛的基本電路，如圖所示：

當按下啟動按鈕SB2，交流接觸器KM線圈得電吸合，相應的主回路中交流接觸器主觸點KM閉合接通電路，輔助常開觸點閉合，形成自鎖，確保啟動按鈕SB2松開后，電路仍然自保持工作。

實際應用中：自鎖電路用的是接觸器的常開觸點，和啟動按鈕并聯。

（2）形成互鎖回路

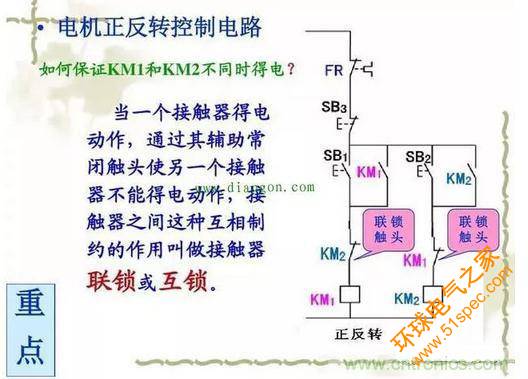

接觸器互鎖電路也是應用相當廣泛的基本電路，互鎖原理如圖所示：

交流接觸器KM1的常閉觸點串聯在交流接觸器KM2線圈回路中，相應的，交流接觸器KM2的常閉觸點也串聯在交流接觸器KM1線圈回路中，說白了，這兩個交流接觸器不能同時工作。

實際應用中：接觸器的互鎖電路中，使用的是接觸器的常閉點，和互鎖的接觸器線圈串聯。

（3）進行電路的信號傳遞

一般情況下可以通過接觸器的輔助常開點或者常閉點進行開關量的信號傳遞。舉個最簡單的例子：

接觸器控制電動機運行，電動機的停止和運行信號！

一般情況下，我們用接觸器的常開點作為電動機運行信號動作指示，常閉點作為電動機停止信號指示。

正常情況下，電動機處于待機狀態，接觸器常閉點用來接通停止指示燈信號，告訴我們電機在停止位置，當電機運行時候，接觸器吸合，常開點閉合，常閉點斷開，相應的“停止”指示回路斷電，“運行”指示回路導通，此時傳遞出的信號為：停止指示燈滅，運行指示燈亮。
