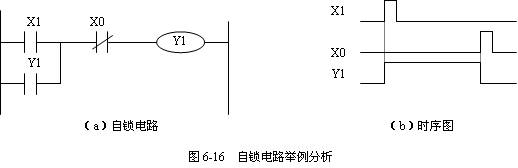

在PLC控制程序設計過程中,經常要對脈沖輸入信號或者是點動按鈕輸入信號進行保持,這時常采用自鎖電路。自鎖電路的基本形式如圖6-16所示。將輸入觸點(X1)與輸出線圈的動合觸點(Y1)并聯,這樣一旦有輸入信號(超過一個掃描周期),就能保持(Y1)有輸出。要注意的是,自鎖電路必須有解鎖設計,一般在并聯之后采用某一動斷觸點作為解鎖條件。如圖6-16中的X0觸點。
