轉子流量計的主要部件是一個底窄上寬的垂直的錐形測量管，一個特殊形狀的浮子可在其中自由地上下移動。

介質在測量管中自下而上流動。這樣，浮子在流體的推動下上升并與管壁之間形成一個環形間隙，當浮子上的受力達到平衡時，浮子停止上升。

作用在浮子上的三個主要的力：

• 浮力A，取決于介質密度和浮子體積。它是一個恒定力（當密度恒定時）

• 重力G，取決于浮子質量。浮子可以采用如不銹鋼，鋁，鈦或橡膠等材質

• 流體推力S，流體推力隨著流量的變化而變化 ，直到達到新的力平衡。

不同的量程通過不同的錐管尺寸（如DN15，DN25..)獲得。

• 錐管形狀（腔體形狀，長度等）

• 浮子形狀 （產生阻力）

• 浮子材質 （質量）

每個流量值對應于一個特定的測量錐管和浮子位置形成的環形間隙。對于玻璃測量錐管，流量值可以直接從浮子讀數線對應的刻度上讀出。對應金屬錐管，浮子位置通過磁耦合的方式轉換到顯示器上。

VDI/VDE 3513 B1.1導則描述了轉子流量計的刻度轉換。它將所有參數包括材質和流量參數，以及密度，粘度，壓力和溫度納入考慮之中。

這種方式同樣適用于工況條件變化情況下的刻度轉換。

科隆為你提供其專用軟件

• 科隆轉子流量計選型軟件KROVASEL

• 科隆轉子流量計計算軟件KROVACAL

轉子流量計的精度

根據2008版的VDI/VDE3513，修改了轉子流量計的精度定義。轉子流量計的精度不在以精度等級而是以兩個新的參數確定：G和qG

• 允許誤差 G: 常數, 以測量值的百分比表示允許誤差 ，適用線性限值 qG 以上

• 線性限值 qG: 流量限值以滿量程的百分比表示。在該值之上，允許相對誤差為常數。

• 在限制值 qG 以下，允許誤差隨流量減小而增大

對于給出的最大G 和 qG 允許值，相對誤差根據VDI/VDE 3513 表2（08/2008)按如下確定：

科隆測量儀表可以通過水和空氣標定. 并轉換成對應工況條件下的參數并據此產生儀表刻度。

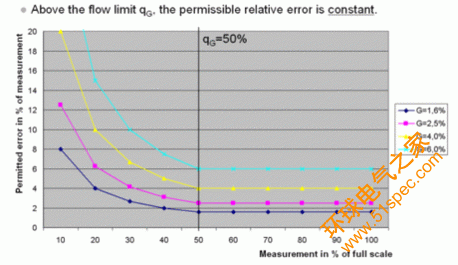

不同的允許誤差G在線性限制值qG = 50%下的舉例
