低壓斷路器是一種斷路器，又被叫做自動開關，主要由觸點系統、操作機構、保護元件和滅弧系統四部分組成。不僅可以接通和分段正常負載電流，工作電流及過載電流，還可以接通和分?jǐn)喽搪冯娏鳎哂羞^(guò)載，過電流，短路，斷相，漏電等保護作用。
    （1）低壓斷路器原理：

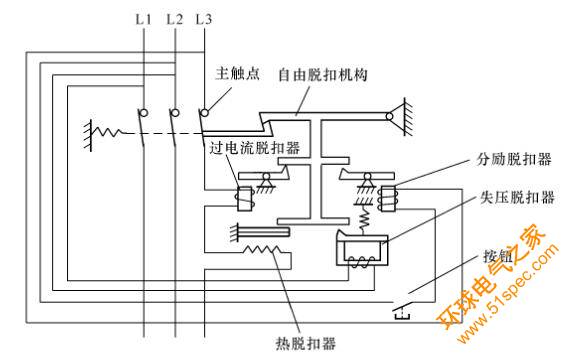

    低壓斷路器的工作原理如圖所示。

    過流脫扣器、欠壓脫扣器和熱脫扣器實質都是電磁鐵，在正常情況下，過流脫扣器的銜鐵是釋放著的，電路一旦發生嚴重過載或短路故障時，與主電路相串聯的線圈將產生較強的電磁吸力吸引銜鐵，從而推動杠桿頂開鎖鉤，使主觸點斷開。失壓脫扣器的工作情況恰恰相反，在電壓正常時，吸住銜鐵才不影響主觸點的閉合，一旦電壓嚴重下降或斷電時，電磁吸力不足或消失，銜鐵被釋放而推動杠桿，使主觸點斷開。熱脫扣器是在電路發生輕微過載時，過載電流不會立即使脫扣器動作，但能使熱元件產生一定的熱量，促使雙金屬片受熱向上彎曲，當持續過載時雙金屬片推動杠桿使搭鉤與鎖鉤脫開，將主觸點分開。分勵脫扣器可作為遠距離控制斷路器分?jǐn)嘀谩?br/>    （2）低壓斷路器型號及符號：

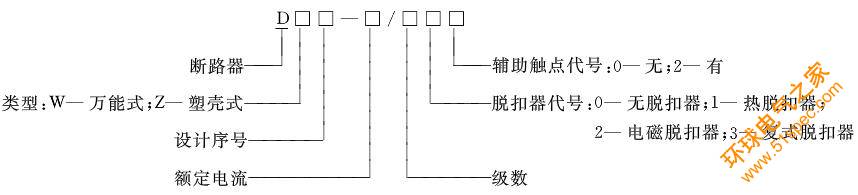

    低壓斷路器的型號如下，文字圖形符號如下所示

   （3）低壓斷路器的選用：
    選擇低壓斷路器時，應使其額定電壓和額定電流大于電路的正常工作電壓和工作電流。熱脫扣器的整定電流應與所控制電動機的額定電流或負載額定電流相等。電磁脫扣器瞬時脫扣的整定電流應大于負載電路正常工作時的尖峰電流。低壓斷路器用于控制電動機時，電磁脫扣器的瞬時脫扣整定電流為電動機起動電流的1.7倍。
    關于低壓斷路器原理及選用主要介紹到這里，希望大家通過此文的學習，能夠更好選用和使用。
