為使粉末涂料從靜電噴粉槍中噴射出來后更好地分散,目前主要采用兩種結構方式。

(1)二次風極針式

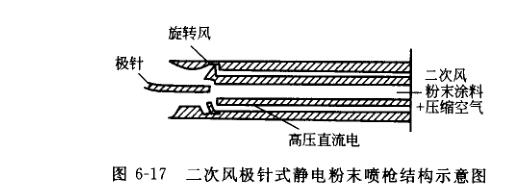

是靠增減二次風的壓力來控制粉末分散狀態的噴槍,其結構如圖6-17所示。粉末涂料從中問主管路供給,側面進入壓縮空氣,在噴槍頭進行二次風分散,電極針在正中問,通過尖端電暈放電使粉末荷電。分為普通型、電暈加強型、扁口型等。具有空氣量大、噴程遠的優點,但涂料荷電性較差,圖樣需靠空氣調整。

(2)反射板式

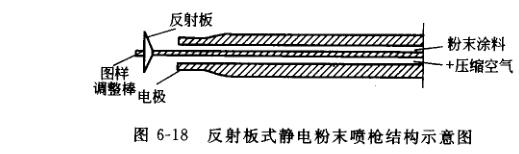

是靠調節反射板位置使噴出的粉末與空氣沖擊反射板來控制噴射流的幅度的,其結構如圖6-18所示。噴槍放電極在噴槍壁的銳邊,中間有一個圓盤形的反射板,粉末從中間沿壁噴出后通過銳邊電暈放電而荷電,經帶電反射板后分散并進一步荷電后噴到被涂物上。它是靠調整反射板與放電極的距離來改變噴射圖形的,具有荷電率高、噴射圖形幅度大、分散性好的優點,但噴涂距離較近,適合大面積噴涂。
