繼電保護裝置類型

在上篇文章中，小編已收集和整理了一些繼電保護裝置的基本要求及原理的內容為大家講解了，今天小編將會重新為大家講解繼電保護裝置的新知識，比如繼電保護裝置類型內容，下面我們就重點分析這些內容。

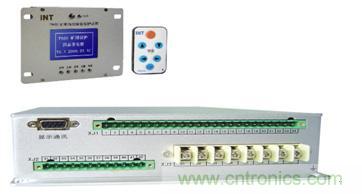

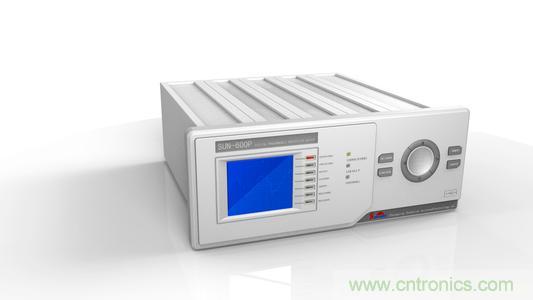

①、電流保護：（按照保護的整定原則，保護范圍及原理特點）

A、過電流保護---是按照躲過被保護設備或線路中可能出現的最大負荷電流來整定的。如大電機啟動電流（短時）和穿越性短路電流之類的非故障性電流，以確保設備和線路的正常運行。為使上、下級過電流保護能獲得選擇性，在時限上設有一個相應的級差。

B、電流速斷保護---是按照被保護設備或線路末端可能出現的最大短路電流或變壓器二次側發生三相短路電流而整定的。速斷保護動作，理論上電流速斷保護沒有時限。即以零秒及以下時限動作來切斷斷路器的。

過電流保護和電流速斷保護常配合使用，以作為設備或線路的主保護和相鄰線路的備用保護。

C、定時限過電流保護---在正常運行中，被保護線路上流過最大負荷電流時，電流繼電器不應動作，而本級線路上發生故障時，電流繼電器應可靠動作；定時限過電流保護由電流繼電器、時間繼電器和信號繼電器三元件組成（電流互感器二次側的電流繼電器測量電流大小→時間繼電器設定動作時間→信號繼電器發出動作信號）；定時限過電流保護的動作時間與短路電流的大小無關，動作時間是恒定的。（人為設定）

D、反時限過電流保護---繼電保護的動作時間與短路電流的大小成反比，即短路電流越大，繼電保護的動作時間越短，短路電流越小，繼電保護的動作時間越長。在10KV系統中常用感應型過電流繼電器。（GL－型）

E、無時限電流速斷---不能保護線路全長，它只能保護線路的一部分，系統運行方式的變化，將影響電流速斷的保護范圍，為了保證動作的選擇性，其起動電流必須按最大運行方式（即通過本線路的電流為最大的運行方式）來整定，但這樣對其它運行方式的保護范圍就縮短了，規程要求最小保護范圍不應小于線路全長的15%。另外，被保護線路的長短也影響速斷保護的特性，當線路較長時，保護范圍就較大，而且受系統運行方式的影響較小，反之，線路較短時，所受影響就較大，保護范圍甚至會縮短為零。

②、瓦斯保護：油浸式變壓器內部發生故障時，短路電流所產生的電弧使變壓器油和其它絕緣物產生分解，并產生氣體（瓦斯），利用氣體壓力或沖力使氣體繼電器 動作。故障性質可分為輕瓦斯和重瓦斯，當故障嚴重時（重瓦斯）氣體繼電器觸點動作，使斷路器跳閘并發出報警信號。輕瓦斯動作信號一般只有信號報警而不發出 跳閘動作。

變壓器初次投入、長途運輸、加油、換油等原因，油中可能混入氣體，積聚在氣體繼電器的上部（玻璃窗口能看到油位下降，說明有氣體），遇到此類情況可利用瓦 斯繼電器頂部的放氣閥（螺絲擰開）放氣，直至瓦斯繼電器內充滿油。考慮安全，最好在變壓器停電時進行放氣。容量在800KVA及以上的變壓器應裝設瓦斯保 護。
③、電壓保護：（按照系統電壓發生異常或故障時的變化而動作的繼電保護）

A、過電壓保護---防止電壓升高可能導致電氣設備損壞而裝設的。（雷擊、高電位侵入、事故過電壓、操作過電壓等）10KV開閉所端頭、變壓器高壓側裝設避雷器主要用來保護開關設備、變壓器；變壓器低壓側裝設避雷器是用來防止雷電波由低壓側侵入而擊穿變壓器絕緣而設的。

B、欠電壓保護---防止電壓突然降低致使電氣設備的正常運行受損而設的。

C、零序電壓保護---為防止變壓器一相絕緣破壞造成單相接地故障的繼電保護。主要用于三相三線制中性點絕緣（不接地）的電力系統中。零序電流互感器的一 次側為被保護線路（如電纜三根相線），鐵芯套在電纜上，二次繞組接至電流繼電器；電纜相線必須對地絕緣，電纜頭的接地線也必須穿過零序電流互感器；原理： 正常運行及相間短路時，一次側零序電流為零（相量和），二次側內有很小的不平衡電流。當線路發生單相接地時，接地零序電流反映到二次側，并流入電流繼電 器，當達到或超過整定值時，動作并發出信號。（變壓器零序電流互感器串接於零線端子出線銅排）

④差動保護：這是一種按照電力系統中，被保護設備發生短路故障，在保護中產生的差電流而動作的一種保護裝置。常用做主變壓器、發電機和并聯電容器的保護裝置，按其裝置方式的不同可分為：

A、橫聯差動保護---常用作發電機的短路保護和并聯電容器的保護，一般設備的每相均為雙繞組或雙母線時，采用這種差動保護。

B、縱聯差動保護---一般常用作主變壓器的保護，是專門保護變壓器內部和外部故障的主保護。

⑤高頻保護：這是一種作為主系統、高壓長線路的高可靠性的繼電保護裝置。目前我國已建成的多條500KV的超高壓輸電線路就要求使用這種可行性、選擇性、靈敏性和動作迅速的保護裝置。高頻保護分為相差高頻保護；方向高頻保護。

相差高頻保護的基本原理是比較兩端電流的相位的保護。規定電流方向由母線流向線路為正，從線路流向母線為負。就是說，當線路內部故障時，兩側電流同相位而外部故障時，兩側電流相位差180度。方向高頻保護的基本工作原理是，以比較被保護線路兩端的功率方向，來判別輸電線路的內部或外部故障的一種保護裝置。

⑥方向保護：這是一種具有方向性的繼電保護。對于環形電網或雙回線供電的系統，某部分線路發生故障時，而故障電流的方向符合繼電保護整定的電流方向，則保護裝置可靠地動作，切除故障點。

⑦距離保護：這種繼電保護也是主系統的高可靠性、高靈敏度的繼電保護，又稱為阻抗保護，這種保護是按照長線路故障點不同的阻抗值而整定的。

⑧平衡保護：這是一種作為高壓并聯電容器的保護裝置。繼電保護有較高的靈敏度，對于采用雙星形接線的并聯電容器組，采用這種保護較為適宜。它是根據并聯電容器發生故障時產生的不平衡電流而動作的一種保護裝置。

⑨負序及零序保護：這是作為三相電力系統中發生不對稱短路故障和接地故障時的主要保護裝置。

總結，本文講解的繼電保護裝置類型主要有電流保護、瓦斯保護、電壓保護、差動保護、高頻保護、方向保護、距離保護、平衡保護、負序及零序保護這十種，希望本文的知識能對各位的工作有一定的參考值。
